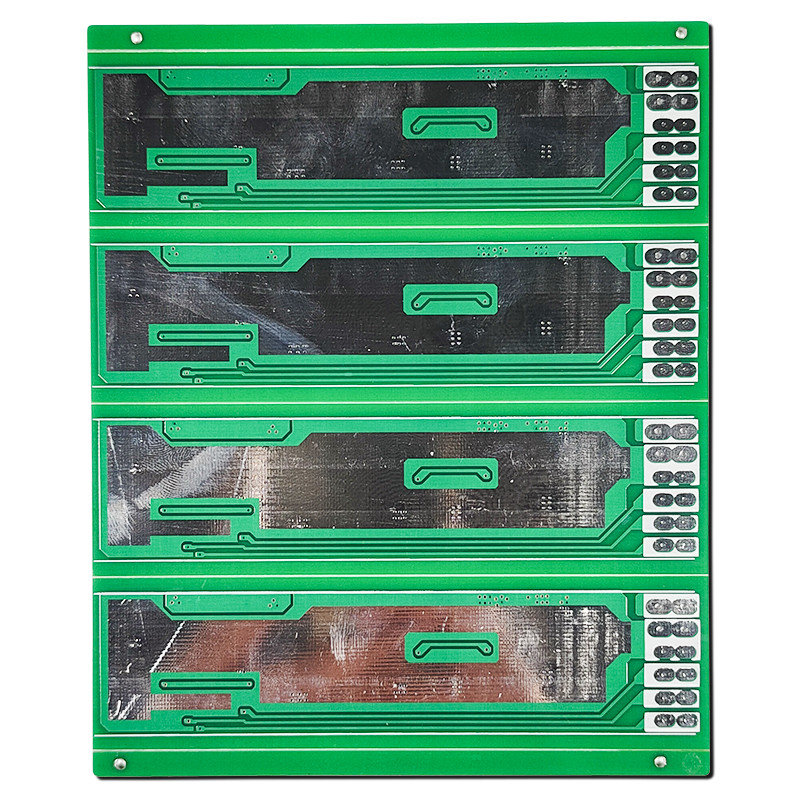

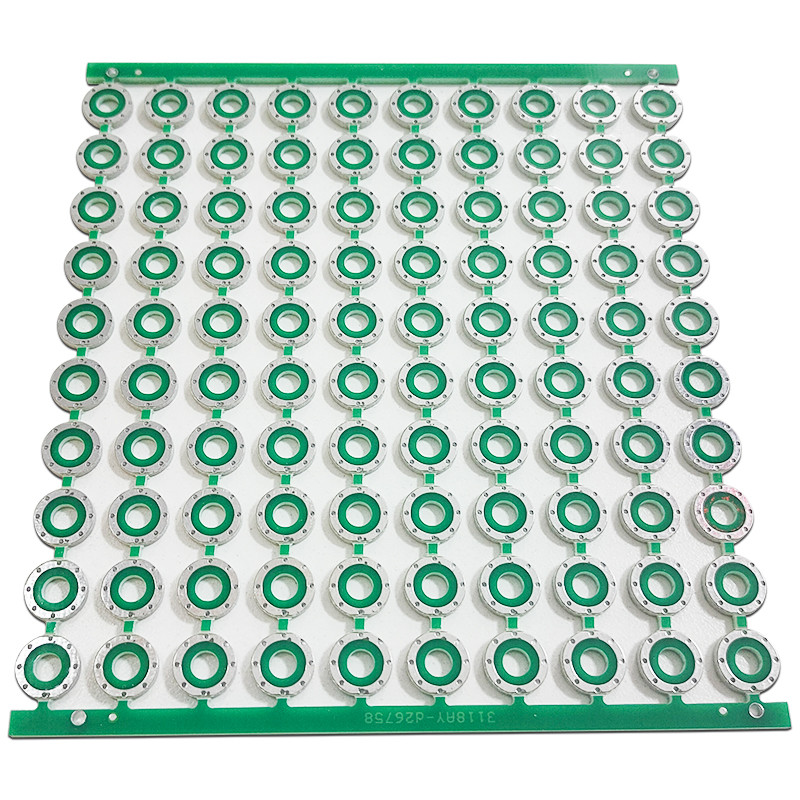

FR4 PCB CEM1 CEM3 Produsen Papan Sirkuit Elektronik
FR-4, adalah desinasi kelas internasional yang dapat diterima secara luas untuk laminasi epoksi yang diperkuat fiberglass yang tahan api (padam sendiri).Setelah menambahkan lapisan tembaga pada satu atau setiap sisi FR4, menjadi Copper Clad Laminate (CCL), dan ini adalah materail inti non-konduktif untuk papan cricuit cetak normal (PCB).Papan sirkuit tercetak yang menggunakan FR4 sebagai bahan inti akan dinamai "FR4 PCB".
PCB digunakan untuk secara mekanis mendukung dan menghubungkan komponen elektronik secara elektrik menggunakan jalur konduktif, trek, atau jejak sinyal yang terukir dari substrat laminasi berlapis tembaga.Terkadang, PCB juga disebut Printed Wiring Board (PWB) atau papan kabel etsa jika tidak ada komponen elektronik tambahan yang ditambahkan.
|
Bahan
|
FR-4//CEM-1/CEM-3/Aluminium
|
|
Lapisan
|
1-20
|
|
Ketebalan papan
|
0.2mm- 4.0mm
|
|
Toleransi Ketebalan Papan
|
+/-10%
|
|
Ketebalan tembaga
|
17.5um-175um (0,5oz-5oz)
|
|
Lebar Jejak Min
|
0.15mm
|
|
Lebar Ruang Min
|
0.15mm
|
|
Diameter Pengeboran Min
|
0.2mm
|
|
Ketebalan tembaga PTH
|
0,4-2mil (10-50um)
|
|
Toleransi Etsa
|
±1mil (±25um)
|
|
Sudut potong-V
|
25 °, 30 °, 45 °, 60 °
|
|
Kekuatan Mutiara garis
|
6lb/in(≥ 107g/mm)
|
|
Kontrol dan toleransi impedansi
|
50Ω±10%
|
|
Putar & Bungkus
|
0,5%
|
|
Topeng solder
|
Hijau, Merah, Biru, Putih, Hitam, Kuning
|
|
Permukaan Selesai/Pelapisan
|
HASL / Bebas Timbal HASL / OSP / Pelapisan Emas / Perendaman Emas / ENIG
|
|
Sertifikat
|
UL.ISO9001, CE, ISO14000
|
|
Mengajukan
|
Protel 99se/P-CAD/Autocad/Cam350
|
|
Kemasan dalam
|
Kemasan vakum, kantong plastik
|
|
Kemasan luar
|
Kemasan karton standar
|
Fitur FR4 yang Perlu Dipertimbangkan Saat Memilih Papan Sirkuit Elektronik FR4 PCB CEM1 CEM3
Saat memilih atau memesan papan sirkuit cetak FR4, seorang insinyur atau teknisi listrik harus memperhatikan fitur-fitur berikut:
Ketebalan lembaran FR4 bervariasi tergantung pada proyek Anda.Idealnya, Anda memerlukan FR4 dengan ketebalan 1,3 hingga 3 inci.
Pencocokan impedansi sangat penting dalam PCB frekuensi tinggi.Ini membantu untuk mempertahankan fungsi dewan direksi.Ini juga menentukan kapasitansi lapisan di papan berlapis-lapis.
Tergantung pada proyek Anda, Anda dapat memilih bahan FR4 untuk papan PCB Anda.Sebagian besar, orang lebih suka lembaran tipis karena mereka mengambil lebih sedikit ruang dan lebih fleksibel.
Karena, ketebalan papan menentukan beratnya.Untuk produk yang lebih ringan, pilih papan FR4 dengan bobot yang lebih ringan
Untuk menentukan manajemen suhu pada FR4, lihat nilai koefisien termal konstanta dielektrik.Namun, FR4 tahan panas dan merupakan salah satu alasan utama penggunaannya yang populer.
Shenzhen Yizhuo Electronics Co, Ltdtelah didirikan pada tahun 2012 tahun, area pabrik kami lebih dari 5,000 meter persegi.Kami memiliki lebih dari 100 pekerja dan 20 karyawan. Kami adalah produsen PCB Aluminium dan FR4, produk kami banyak digunakan dalam pencahayaan, Elektronik, Energi Baru, perawatan medis, Otomotif, dan industri Lainnya. Kapasitas produksi PCB kami dapat mencapai 120000 sq.m /per bulan .
Pabrik kami telah lulus sistem ISO 9001:2015 dan memiliki sertifikasi CE, ROHS, UL.Berdasarkan kapasitas produksi dan tim R&D kami, Kami dapat melakukan layanan ODM atau OEM untuk pelanggan.Produk kami laris manis di seluruh dunia.
Selamat datang untuk mengirim pertanyaan ke Yolanda!
FAQ:
Q1.Layanan apa yang dapat Anda berikan?
A: Kami adalah produsen OEM PCB dan PCBA sejak 2012, kami dapat menyediakan solusi satu atap termasuk fabrikasi RD PCB, SMT dan perakitan PCBA.
Q2.Apa saja pilihan warna untuk masker solder PCB?
A: Hijau, hitam, biru, merah hijau, kuning dan putih.
Q3: Apa cara pembayaran Anda?
A: TT/Western union/Paypal/kartu Kredit dll.
