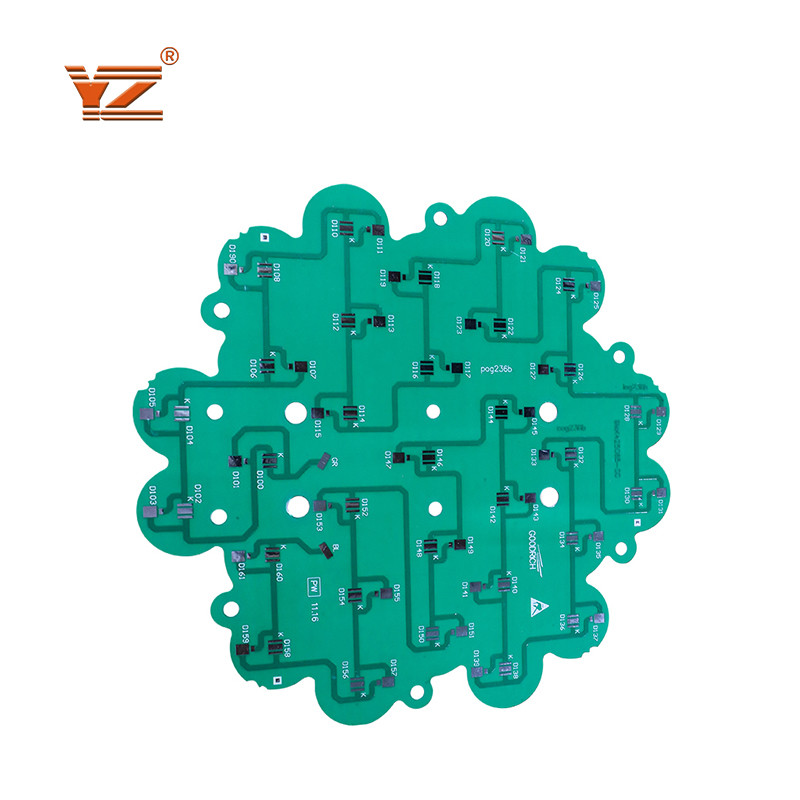

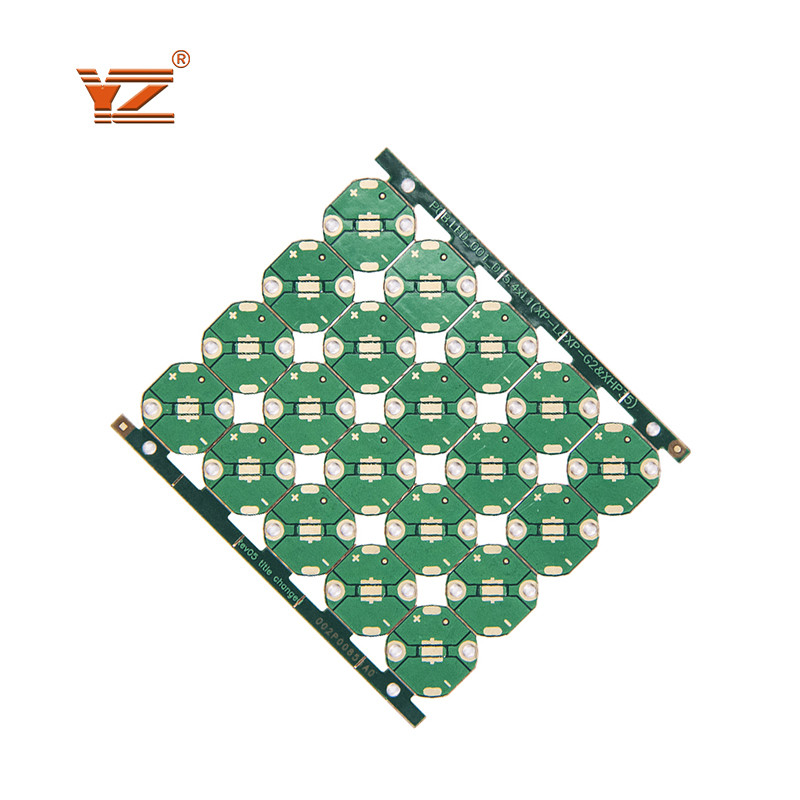

FR4 Papan Pcb FR4 Papan Sirkuit 94v0 Dua Sisi FR4 Pcb
Apa itu FR4?
FR4 PCB Board adalah grade material paling umum yang terdiri dari papan sirkuit fabrikasi.'FR' menunjukkan bahan tersebut tahan api dan '4' menunjukkan resin epoksi yang diperkuat dengan anyaman kaca.Struktur PCB satu atau dua sisi terdiri dari inti FR4 dan lapisan tembaga atas dan bawah.Papan multilayer memiliki lapisan prepreg tambahan antara inti tengah dan lapisan tembaga atas dan bawah.Sekarang, inti terdiri dari substrat dengan penutup tembaga, juga disebut sebagai laminasi berlapis tembaga.Inti, laminasi, dan prepreg semua mungkin FR4 dengan lembaran tembaga antara sinyal dan lapisan tanah.
Sifat FR4 mungkin sedikit berbeda tergantung pada pabrikannya;namun, umumnya memiliki atribut kekuatan dan ketahanan air yang menguntungkan yang mendukung penggunaannya secara luas sebagai isolator untuk banyak aplikasi listrik.Ini melayani tujuan yang sama di PCB, yaitu untuk mengisolasi bidang tembaga yang berdekatan dan memberikan kekuatan lentur dan lentur keseluruhan untuk struktur.FR4 adalah bahan tujuan umum yang baik untuk fabrikasi PCB;namun, bahan alternatif tersedia.
| Barang |
Kemampuan |
| Bahan dasar |
FR-4 / TG Tinggi FR-4 |
| Lapisan |
1-22 |
| Ketebalan tembaga bagian dalam / luar yang sudah jadi |
1-6OZ |
| Ketebalan papan jadi |
0.2-4.0mm |
| Ukuran lubang minimal |
Lubang mekanis: 0.15mm
Lubang laser: 0.1mm
|
| Impedansi Terkendali |
+/-5% |
| Memasukkan kemampuan vias |
0.2-0.8mm |
| Profil garis besar |
Lubang Rout/ V-cut/ Bridge/ Cap |
| Pengobatan permukaan |
HASL, HASL bebas timah, Immersion Gold, Immersion Tin, HOSP… |
Sifat Menguntungkan dari Papan Sirkuit FR4:
Papan sirkuit tercetak FR4 juga mendapatkan popularitas karena alasan berikut:
- FR4 adalah bahan berbiaya rendah.
- Ini memiliki kekuatan dielektrik yang tinggi yang berkontribusi pada sifat isolasi listriknya.
- Bahannya memiliki rasio kekuatan-terhadap-berat yang tinggi dan ringan.
- Ini tahan kelembaban dan memiliki ketahanan suhu relatif juga.
- Bahan tersebut memiliki sifat rugi-rugi listrik yang baik.
- FR4 tidak menyerap air, sehingga cocok untuk berbagai aplikasi PCB laut juga.
- Bahannya berwarna kuning hingga hijau muda, yang cocok dengan aplikasi apa pun.
Semua properti ini membuatnya cocok di berbagai lingkungan.
Shenzhen Yizhuo Electronics Co, Ltdtelah didirikan pada tahun 2012 tahun, area pabrik kami lebih dari 5,000 meter persegi.Kami memiliki lebih dari 100 pekerja dan 20 karyawan. Kami adalah produsen PCB Aluminium dan FR4, produk kami banyak digunakan dalam pencahayaan, Elektronik, Energi Baru, perawatan medis, Otomotif, dan industri Lainnya. Kapasitas produksi PCB kami dapat mencapai 120000 sq.m /per bulan .
Pabrik kami telah lulus sistem ISO 9001:2015 dan memiliki sertifikasi CE, ROHS, UL.Berdasarkan kapasitas produksi dan tim R&D kami, Kami dapat melakukan layanan ODM atau OEM untuk pelanggan.Produk kami laris manis di seluruh dunia.
Selamat datang untuk mengirimkan pertanyaan kepada kami!
Layanan kami:
* Layanan PCB & PCBA OEM / ODM
* Papan Sirkuit Elektronik Layanan satu atap
* Garansi Produk Dua Tahun
* Produk adalah 100% kualitas diperiksa di kedua fungsi dan kosmetik.
FAQ:
Q1.Layanan apa yang dapat Anda berikan?
A: Kami adalah produsen OEM PCB dan PCBA sejak 2012, kami dapat menyediakan solusi satu atap termasuk fabrikasi RD PCB, SMT dan perakitan PCBA.
Q2.Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
Q3.Berapa lama lead timenya?
SEBUAH:Untuk sampel, dibutuhkan 5-7 hari kerja;untuk pesanan massal, ini akan memakan waktu 10-15 hari kerja.
