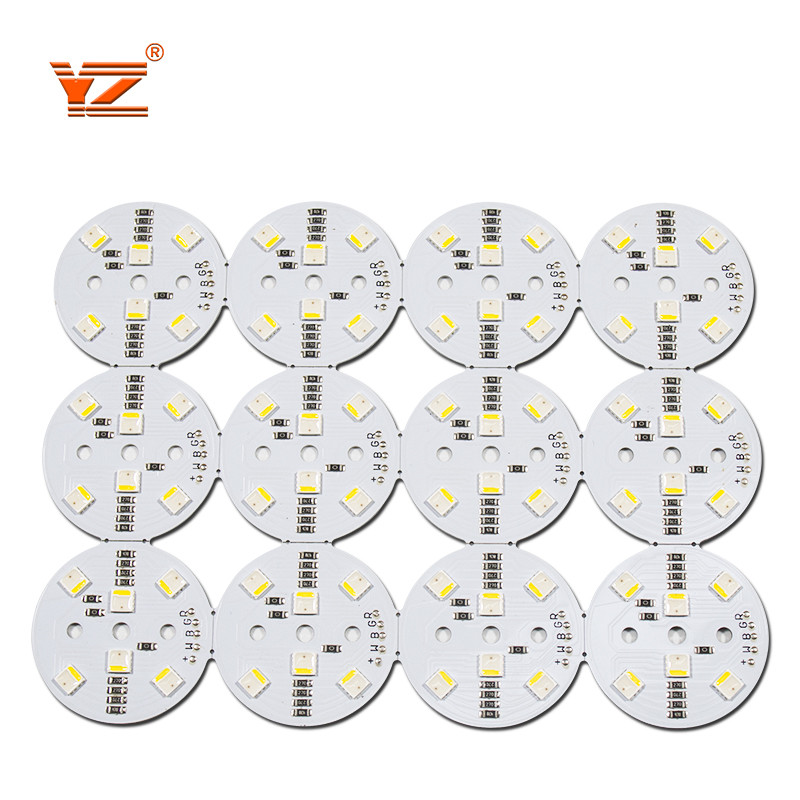

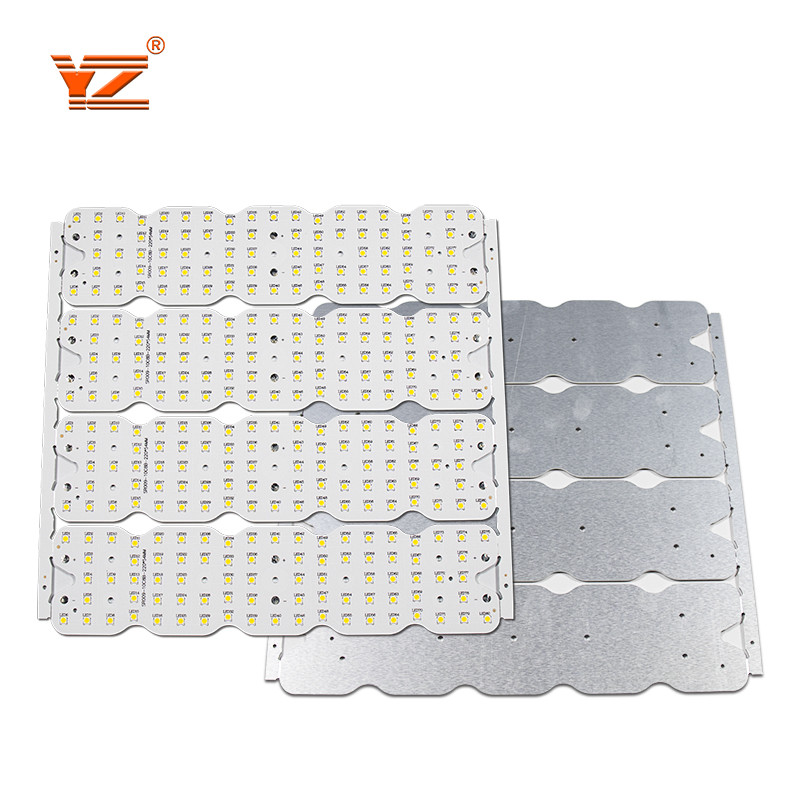

Papan Sirkuit Cetak Fabrikasi PCB Aluminium Led PCBA Assembly
Setelah Anda memiliki semua komponen, saatnya untuk membangun papan sirkuit Anda.Setiap langkah tergantung pada yang sebelumnya.Setiap langkah diperlukan untuk membuat papan yang berfungsi, dan tidak boleh dilakukan dengan cara yang salah.Berikut langkah-langkah untukProses perakitan PCB:
Tahap pertama disebut pasta solder karena itulah yang perlu diterapkan pada papan tempat Anda akan menyolder.Pasta solder mencakup beberapa butir solder yang dikombinasikan dengan fluks.Anda menempatkan layar solder di papan, lalu menaruh beberapa pasta solder melalui lubang langsung ke papan.
Setelah Anda menempatkan pasta solder di papan, Anda kemudian menggunakan mesin untuk memilih komponen dan menempatkannya di tempat yang benar di papan.Potongan tetap di tempatnya karena pasta solder.Beberapa mesin akan menahan komponen pada tempatnya dengan setetes lem, yang direkomendasikan untuk penyolderan gelombang.Jika Anda tidak memiliki mesin untuk melakukannya, Anda dapat melakukannya dengan tangan.Komponen harus ditempatkan dengan tepat, karena rute kecil antara menentukan cara kerja setiap perangkat elektronik.
Setelah komponen ditempatkan dengan benar, penyolderan dilakukan berikutnya.Ini dapat dilakukan dengan tangan atau dengan mesin solder gelombang.
Setelah penyolderan, papan sirkuit perlu diperiksa.Jika papannya rumit, maka pemeriksaan optik otomatis perlu dilakukan.Pada papan sederhana, Anda dapat melakukan pemeriksaan untuk mencari komponen yang salah tempat atau masalah lainnya.
Papan sirkuit perlu diuji.Ada beberapa cara untuk melakukan ini.Mesin dapat melakukannya, dan ada cara manual untuk menguji papan juga.
Jika Anda merakit PCB dengan mesin, kegagalan harus segera dideteksi dan diperbaiki, idealnya pada tahap inspeksi.Jika Anda melakukan ini sendiri dan papan Anda tidak berfungsi, Anda mungkin harus memulai dari yang baru dan membuat perubahan yang diperlukan untuk menghindari kegagalan.
Spesifikasi teknis |
Lebar/celah garis minimum: 3,5/4mll (laserdrill) Multilayer: 0.40-4.0mm, Jembatan Topeng Solder Min: 0,08mm Rasio aspek: 8: 1
|
|||
Dalam proses SMT, penyolderan reflow juga terjadi pada saat ini.Papan dikirim melalui tungku, yang melelehkan pasta solder, membiarkannya mengalir seperlunya, sebelum papan melewati serangkaian pendingin yang secara bertahap menurunkan suhu, memperkuat solder di papan dan menyemen komponen di tempatnya.
Shenzhen Yizhuo Electronics Co., Ltd. Sayasa perusahaan teknologi tinggi nasional bersertifikat ISO9001: 2015 sistem manajemen mutu internasional.Kami memiliki sertifikasi CE, ROHS, UL.Didirikan pada tahun 2012 dan area pabrik terdiri dari lebih dari 6.000 meter persegi, 131 karyawan, dan dua shift.Kami memiliki kemampuan untuk memproduksi PCB aluminium, PCB FR4, PCBA LED, dan produk terkait lainnya.Kami juga menyediakan layanan seperti desain PCB, perakitan PCB, dan pemrosesan papan SMT LED untuk layanan desain PCB.Produk ini banyak digunakan dalam pencahayaan, elektronik, komunikasi, otomotif dan industri lainnya yang membutuhkan pembuangan panas.Profesional kami bekerja dalam asosiasi yang erat untuk memahami persyaratan spesifik klien kami.Di unit pengujian kualitas kami, kami menguji setiap produk dengan cermat, sehingga menghasilkan kepatuhan terhadap standar kualitas internasional.Kita bisa melakukan ODM atau OEM layanan satu atap untuk pelanggan kami.
Kami didukung oleh basis infrastruktur 'canggih' dan tim profesional yang antusias dan terampil.kami telah membagi basis infrastruktur kami yang berkembang dengan baik menjadi berbagai unit seperti pengadaan, perancangan, manufaktur, pengujian kualitas, R & D, pemasaran penjualan, pengemasan pergudangan, dan banyak lagi.Ini memfasilitasi kami untuk memberikan produk bebas cacat total kepada klien kami dengan harga pasar terkemuka dan dilengkapi dengan mesin terbaru dan teknologi inovatif untuk memenuhi pesanan pelanggan dalam skala besar.Dengan tim manajemen senior dan tim desain R & D dengan pengalaman industri rata-rata lebih dari 10 tahun, produk kami terjual dengan baik di seluruh dunia.
