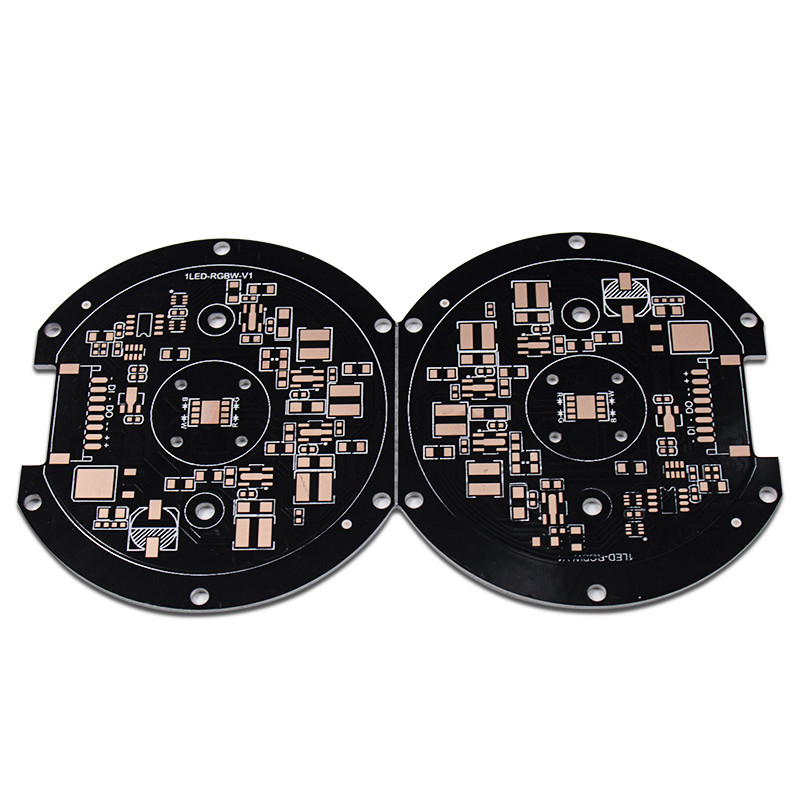

Papan Sirkuit PCB Lampu LED Bulat Produsen PCBA OEM ODM
PCB aluminium memiliki tata letak yang mirip dengan PCB lainnya.Ini memiliki lapisan atau lapisan tembaga, topeng solder dan sablon berlapis di atasnya.Alih-alih memiliki substrat fiberglass atau plastik, papan sirkuit aluminium memiliki substrat logam.Basis ini terutama mengandung kombinasi aluminium.Inti logam dapat seluruhnya terdiri dari logam atau memiliki kombinasi fiberglass dan aluminium.PCB aluminium biasanya satu sisi, tetapi bisa juga dua sisi.PCB Aluminium Mulilayer sangat sulit untuk diproduksi.
Papan aluminium paling banyak digunakan dalam elektronik LED dan konversi daya.Cahaya intens yang dihasilkan oleh LED menciptakan tingkat panas yang tinggi, yang mengarahkan aluminium menjauh dari komponen.PCB aluminium memperpanjang umur perangkat LED dan memberikan stabilitas lebih.Anda dapat menemukan substrat aluminium di lampu jalan, lampu berhenti, dan penerangan rumah tangga.Mereka memungkinkan konverter daya untuk mengubah arus dan mengatur elektronik.Pembuat di banyak industri lain juga menggunakan papan sirkuit aluminium, tetapi mereka tidak sering menerapkannya.
1.Bahan Dasar
|
FR-4 / Aluminium / CEM-1
|
2.Lapisan
|
1-40
|
3. Selesai ketebalan tembaga dalam / luar
|
1-6OZ
|
4. Ketebalan papan jadi
|
0.2-7.0mm
|
5. Ukuran lubang minimal
|
Lubang mekanis: 0.15mm Lubang laser: 0.1mm
|
6. Impedansi Terkendali
|
+/-5%
|
7. Memasukkan kemampuan vias
|
0.2-0.8mm
|
8. Garis besar profil
|
Lubang Rout/ V-cut/ Bridge/ Cap
|
9. Perawatan permukaan
|
HASL, HASL bebas timah, Immersion Gold, Immersion Tin, Immersion Silver, Hard gold, Flash gold, OPS...
|
Struktur Papan Sirkuit Cetak Aluminium PCB:
1. Lapisan Tembaga Sirkuit
Lapisan tembaga sirkuit (biasanya menggunakan foil tembaga elektrolitik) diukir untuk membentuk sirkuit tercetak, yang digunakan untuk mewujudkan perakitan dan koneksi perangkat.Dibandingkan dengan FR-4 tradisional, dengan ketebalan yang sama dan lebar garis yang sama, substrat aluminium dapat membawa arus yang lebih tinggi.
2. Lapisan Isolasi
Lapisan isolasi adalah teknologi inti dari substrat aluminium, yang terutama memainkan fungsi ikatan, isolasi dan konduksi panas.Lapisan isolasi substrat aluminium adalah penghalang termal terbesar dalam struktur modul daya.Semakin baik konduktivitas termal dari lapisan isolasi, semakin baik untuk menyebarkan panas yang dihasilkan selama pengoperasian perangkat, dan semakin rendah suhu pengoperasian perangkat, sehingga meningkatkan beban daya modul, mengurangi volume, memperpanjang masa pakai, dan meningkatkan output daya.

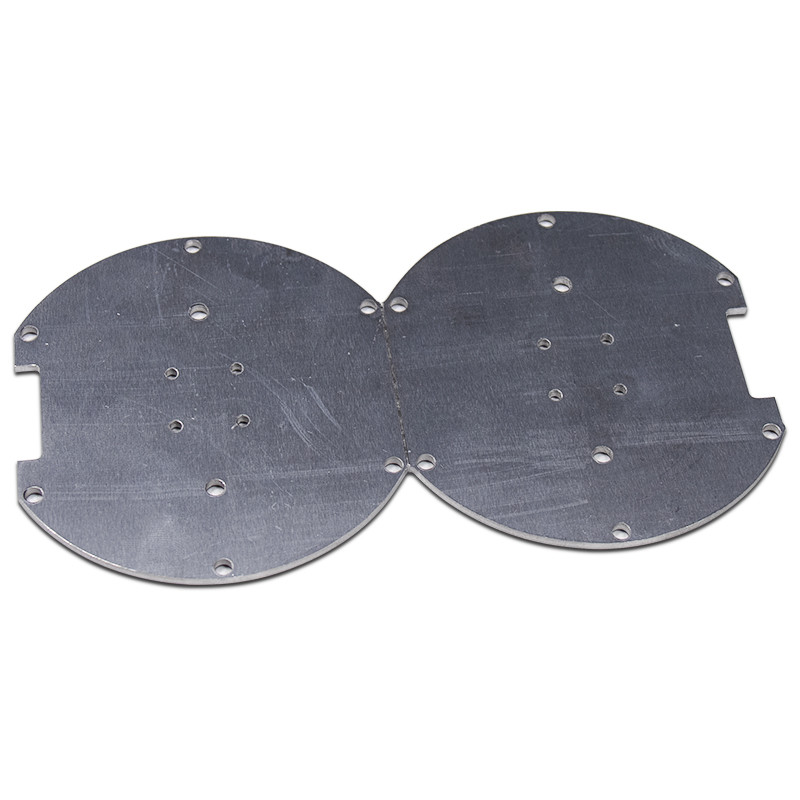

3. Substrat logam
Jenis logam apa yang digunakan untuk substrat logam isolasi tergantung pada pertimbangan komprehensif dari koefisien ekspansi termal, konduktivitas termal, kekuatan, kekerasan, berat, keadaan permukaan dan biaya substrat logam.
Secara umum, mengingat kondisi seperti biaya dan kinerja teknis, pelat aluminium adalah pilihan yang ideal.Plat aluminium yang tersedia adalah 6061, 5052, 1060 dan seterusnya.Jika ada persyaratan yang lebih tinggi untuk konduktivitas termal, sifat mekanik, sifat listrik dan sifat khusus lainnya, pelat tembaga, pelat baja tahan karat, pelat besi dan pelat baja silikon juga dapat digunakan.
Shenzhen Yizhuo Electronics Co., Ltd.adalah perusahaan teknologi tinggi nasional yang bersertifikat ISO9001: 2015 sistem manajemen mutu internasional.Kami memiliki sertifikasi CE, ROHS, UL.Didirikan pada tahun 2012 dan area pabrik terdiri dari lebih dari 6.000 meter persegi, 120 karyawan, dan dua shift.Kami memiliki kemampuan untuk memproduksi PCB aluminium, PCB FR4, PCBA LED, dan produk terkait lainnya.Kami juga menyediakan layanan seperti desain PCB, perakitan PCB, dan pemrosesan papan SMT LED untuk layanan desain PCB.Produk ini banyak digunakan dalam pencahayaan, elektronik, komunikasi, otomotif dan industri lainnya yang membutuhkan pembuangan panas.Profesional kami bekerja dalam asosiasi yang erat untuk memahami persyaratan spesifik klien kami.Di unit pengujian kualitas kami, kami menguji setiap produk dengan cermat, sehingga menghasilkan kepatuhan terhadap standar kualitas internasional.Kita bisa melakukan ODM atau OEM layanan satu atap untuk pelanggan kami.
FAQ:
Q1.Apakah boleh mencetak logo saya pada produk?
SEBUAH:Ya.Harap beri tahu pihak kami secara resmi sebelum produksi kami dan konfirmasikan desain terlebih dahulu berdasarkan sampel kami.
Q2:Apakah Anda menawarkan jaminan untuk produk?
SEBUAH:Ya, kami menawarkan garansi 2 tahun untuk produk kami..
Q3: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
