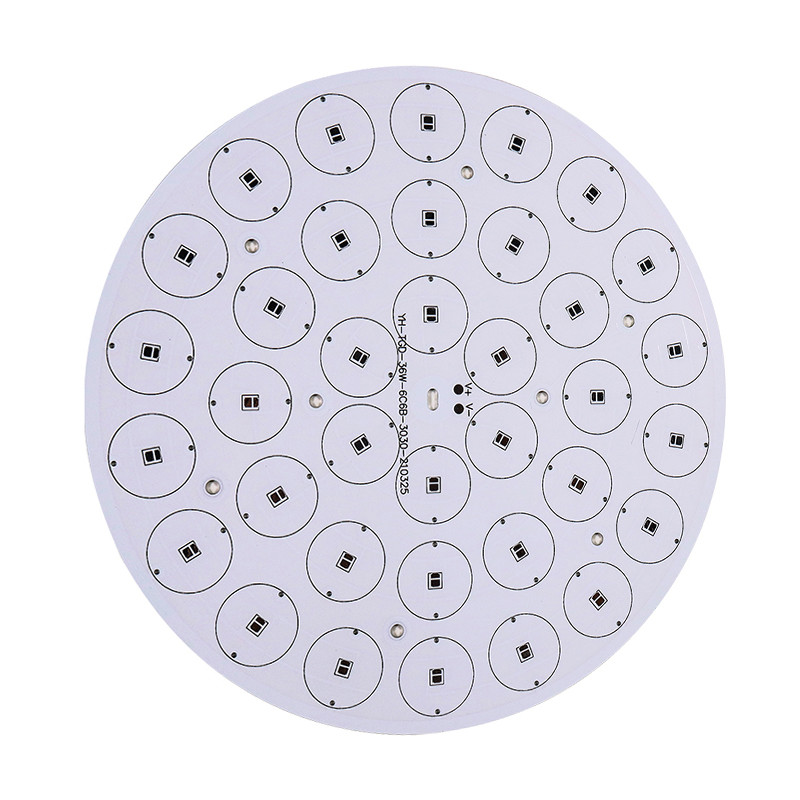

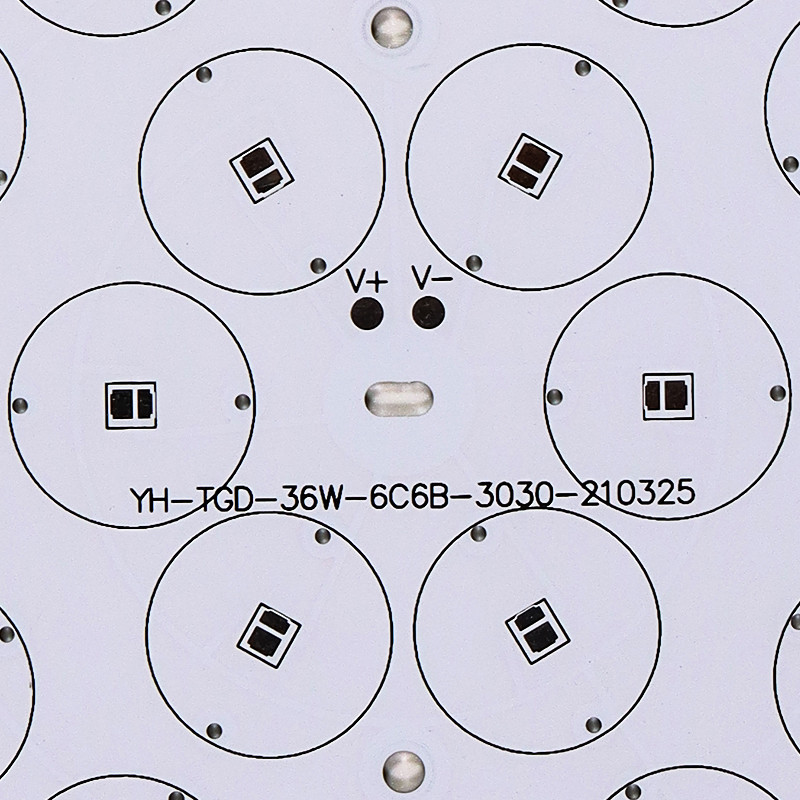

Aluminium 24v Light LED MCPCB Tembaga Tebal 0.5OZ 1OZ 1.5OZ
Aluminium 24v led light PCB Circuit Board Papan Sirkuit Cetak Pcb lighting
Kinerja PCB Basis Aluminium:
Pembuangan panas dan konduktivitas yang lebih baik: Dibandingkan dengan PCB FR4 biasa, PCB aluminium memiliki kinerja pembuangan panas yang sangat baik.Misalnya, PCB Fr4 dengan ketebalan 1,5 mm akan memiliki ketahanan termal 20-22 derajat per watt, sedangkan PCB aluminium dengan kedalaman 1,5 mm akan memiliki ketahanan termal 1-2 derajat per watt.
Tidak ada masalah serius dari ekspansi atau kontraksi termal: setiap zat memiliki koefisien ekspansi termal.CTE aluminium (22ppm/C) dan tembaga (18ppm/C) cukup dekat.Karena PCB aluminium bekerja dengan baik dalam hal disipasi termal, mereka tidak memiliki masalah ekspansi atau kontraksi yang parah.Mereka bekerja dengan sangat baik dan tahan lama serta dapat diandalkan.
Stabilitas Dimensi: PCB aluminium menunjukkan stabilitas dimensi dan ukuran yang stabil.Misalnya, ketika dipanaskan dari 30-140 derajat, ukurannya hanya berubah 2,5%-3,0%.
Lainnya: PCB Aluminium dapat digunakan dalam teknologi pemasangan permukaan perangkat daya.Mereka valid untuk digunakan dalam desain sirkuit karena kinerjanya dalam hal ekspansi termal desain sirkuit.Mereka membantu memperpanjang umur simpan produk dan kepadatan daya produk.Mereka juga sangat dapat diandalkan.Mereka dapat membantu mengecilkan volume keseluruhan produk dan juga merupakan pilihan yang lebih murah.Mereka menunjukkan perisai elektromagnetik dan kekuatan dielektrik yang tinggi.
Kapasitas PCB |
|
Bahan dasar |
FR-4, 22F, CEM-3, CEM-1, aluminium, HB, 94V0 |
Lapisan |
1-22 lapisan |
Panel Maks |
1550mm * 800mm |
Ketebalan Tembaga |
0.5oz, 1oz, 2oz, 3oz,4oz |
Ketebalan Dielektrik |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Ketebalan Inti Papan |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm dan 3.2mm |
Ketebalan papan |
0.4mm - 4.0mm |
Toleransi Ketebalan |
+/-10% |
Mesin Aluminium |
Pengeboran, Tapping, Milling, Routing, Die-Punching, tab Break-off tersedia |
lubang kecil |
0,2 mm |
Tegangan Kerja Maks |
2.5kVDC (Dielektrik 0.075mm), 3.75kVDC (Dielektrik 0.15mm) |
Lebar Jalur Min |
0.2mm (8 juta) |
Kesenjangan Jalur Min |
0.2mm (8 juta) |
Min SMD Pad Pitch |
0.2mm (8 juta) |
Penyelesaian Permukaan |
HASL bebas timah, Immersion Gold, Immersion Silver |
Warna Masker Solder |
Hijau, Biru dll |
Warna Legenda |
Hitam, Putih dll |
tes elektronik |
ya |
Sertifikat |
UL / CUL / ROHS / ISO9001 |
FAQ:
Q1: Bagaimana dengan kapasitas pasokan Anda?
A: Untuk papan PCB, Anda perlu menyiapkan file file Gerber, itu harus termasuk format RS274X, ODB ++, DXF, PCB, PCBDOC dll. Untuk PCBA (PCB dengan komponen yang disolder), kecuali file untuk PCB, Anda juga perlu menyiapkan daftar BOM (daftar komponen), file Pilih dan Tempatkan (format txt), gambar contoh nyata atau file versi PDF 3D, dll.
Q2: Bagaimana dengan biaya Pengiriman?
A: Biaya pengiriman ditentukan oleh tujuan, berat, ukuran pengepakan barang.Beri tahu kami jika Anda membutuhkan kami untuk mengutip biaya pengiriman.
Q3: Apakah file saya aman?
SEBUAH: File Anda disimpan dalam keamanan dan keamanan yang lengkap. Kami melindungi kekayaan intelektual untuk pelanggan kami di seluruh proses. Semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga mana pun.
