Min Line Spacing 0.15mm LED Controller Papan Sirkuit Dioda PCB

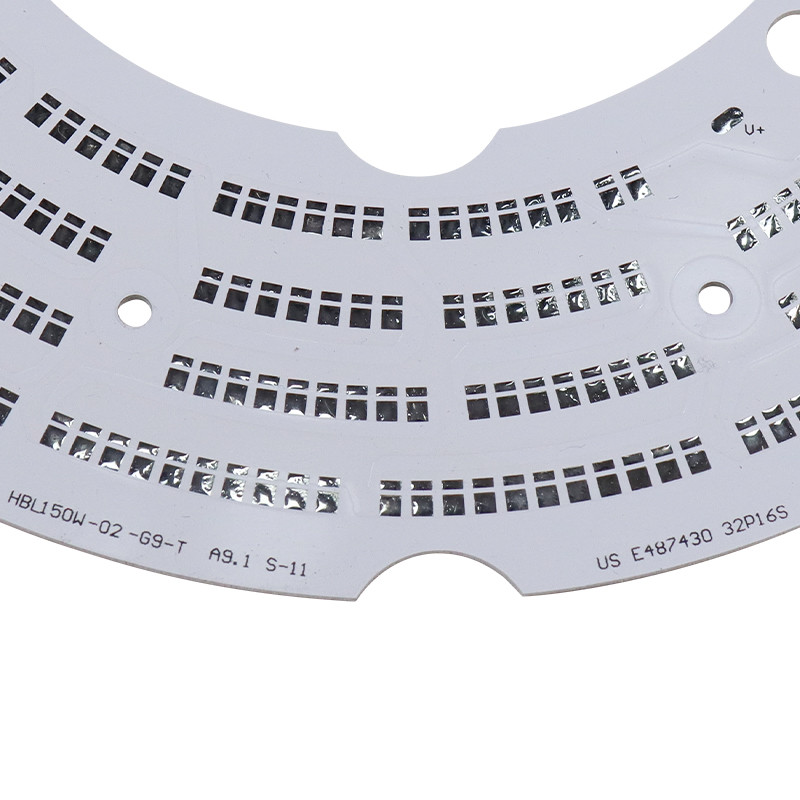

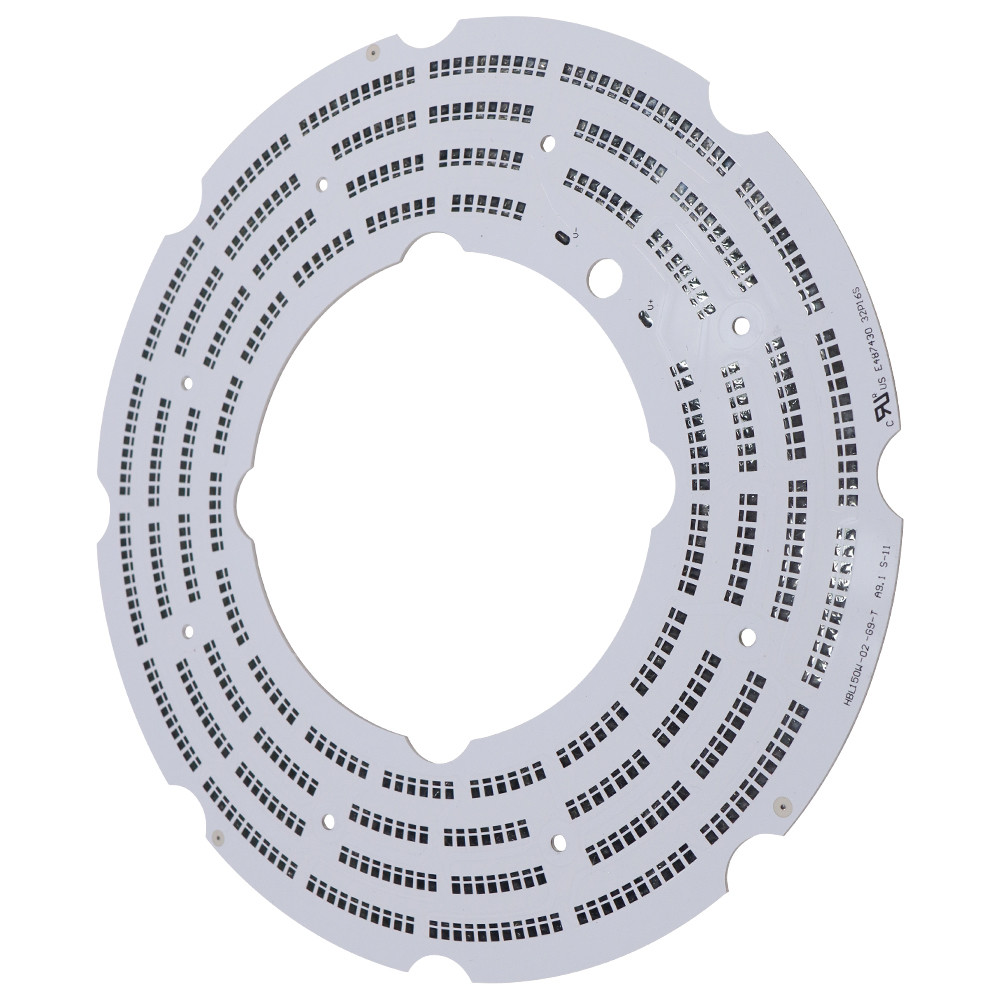

Rohs Led Aluminium Lamp Pcb Round Led Pcb Board Digunakan Untuk Lampu Led
Keuntungan dari PCB Aluminium:
Penggunaan PCB Aluminium menawarkan beberapa keunggulan dibandingkan PCB FR-4 biasa.Dibandingkan dengan konstruksi FR-4 standar, PCB Aluminium menawarkan pembuangan panas yang jauh lebih unggul.Meskipun hanya sepersepuluh dari ketebalan kaca epoksi konvensional, dielektrik dalam PCB Aluminium dapat 5 hingga 10 kali lebih konduktif secara termal.Hal ini membuat manajemen termal pada PCB Aluminium secara eksponensial lebih efisien dibandingkan dengan PCB kaku konvensional.Oleh karena itu, desainer dapat menggunakan bobot tembaga yang lebih rendah di PCB Aluminium daripada yang disarankan oleh IPC dalam grafik kenaikan panas mereka.
Berbagai Jenis PCB Aluminium
Produsen telah berhasil berinovasi dalam berbagai jenis PCB Aluminium seperti:
PCB Aluminium Fleksibel: Ini menggunakan dielektrik fleksibel baru yang menampilkan sistem resin Polimida dengan pengisi keramik untuk insulasi listrik, konduktivitas termal, dan fleksibilitas yang sangat baik.Basis logam menggunakan Aluminium fleksibel seperti 5754 atau serupa.Kombinasi tersebut menghasilkan PCB yang dapat ditekuk oleh pengguna pada tempatnya, tetapi tidak digunakan untuk pelenturan biasa.
PCB Aluminium Hibrida: Ini menggunakan bahan non-termal sebagai sub-rakitan, yang diproses oleh fabrikator secara independen, dan kemudian diikat ke dasar Aluminium menggunakan bahan termal.Misalnya, PCB FR-4 2 atau 4 lapis konvensional yang diikat ke dasar Aluminium membantu meningkatkan pembuangan panas dan kekakuan mekanis.
PCB Aluminium Multi-Lapisan: Pabrikan membuatnya dari beberapa lapisan dielektrik konduktif termal.Perancang dapat menempatkan satu atau lebih lapisan sirkuit yang terkubur di dielektrik, dan menggunakan vias buta dan terkubur.Namun, PCB ini tidak begitu efektif dalam mentransfer panas.
PCB Aluminium Through-Hole: Sebelum laminasi, perakit harus mengebor dasar Aluminium terlebih dahulu, dan mengisinya kembali dengan dielektrik untuk membentuk inti dari PCB multi-layer.Hal ini memungkinkan perakit untuk melaminasi kedua sisi alas Aluminium dengan bahan termal dan subrakitan PCB.Setelah laminasi, fabrikator dapat mengebor rakitan seperti mengebor PCB multilayer konvensional, dengan dilapisi melalui lubang yang melewati celah di Aluminium.Ini adalah konstruksi paling kompleks dari PCB Aluminium.
tipe produk |
Papan PCB Led Bulat |
Ukuran Panel Maksimum |
20 "* 24" (1170mm * 600mm) |
Ketebalan tembaga |
0.5oz, 1oz, 2oz, 3oz dan 4oz |
Ketebalan Dielektrik (ke Substrat) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm dan 3.2mm |
Ketebalan Papan Selesai |
0.4mm Sampai 4.0mm |
Toleransi Ketebalan |
+/-10% |
Mesin Aluminium |
Pengeboran, Penyadapan, Penggilingan, Perutean, Die-Punching, tab pemutus tersedia |
min.Selesaikan ukuran lubang |
0.25mm |
Tegangan kerja maksimum |
2.5kVDC (Dielektrik 0.075mm), 3.75kVDC (Dielektrik 0.15mm) |
Lebar Min.Track |
0.2mm (8mil) |
Min.Lacak celah |
0.2mm (8mil) |
min.SMD pad pitch |
0.2mm (8mil) |
Penyelesaian Permukaan |
HASL, HASL Bebas Timbal, Emas imersi, Emas kilat, OSP |
Warna topeng solder |
Putih, Hitam, lainnya Tersedia |
Warna legenda |
Hitam, Putih, Lainnya Tersedia |
FAQ:
Q1.Bisakah saya memesan sampel untuk lampu led?
A: Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.Sampel campuran dapat diterima.
Q2: Apakah Anda memiliki layanan purna jual produk yang tersedia untuk pelanggan Anda?
A: Ya, untuk masalah kualitas apa pun, Fulltronics akan mengambil tanggung jawab kami untuk menyelesaikannya untuk Anda kapan saja.
Q3: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB+(.TGZ)
