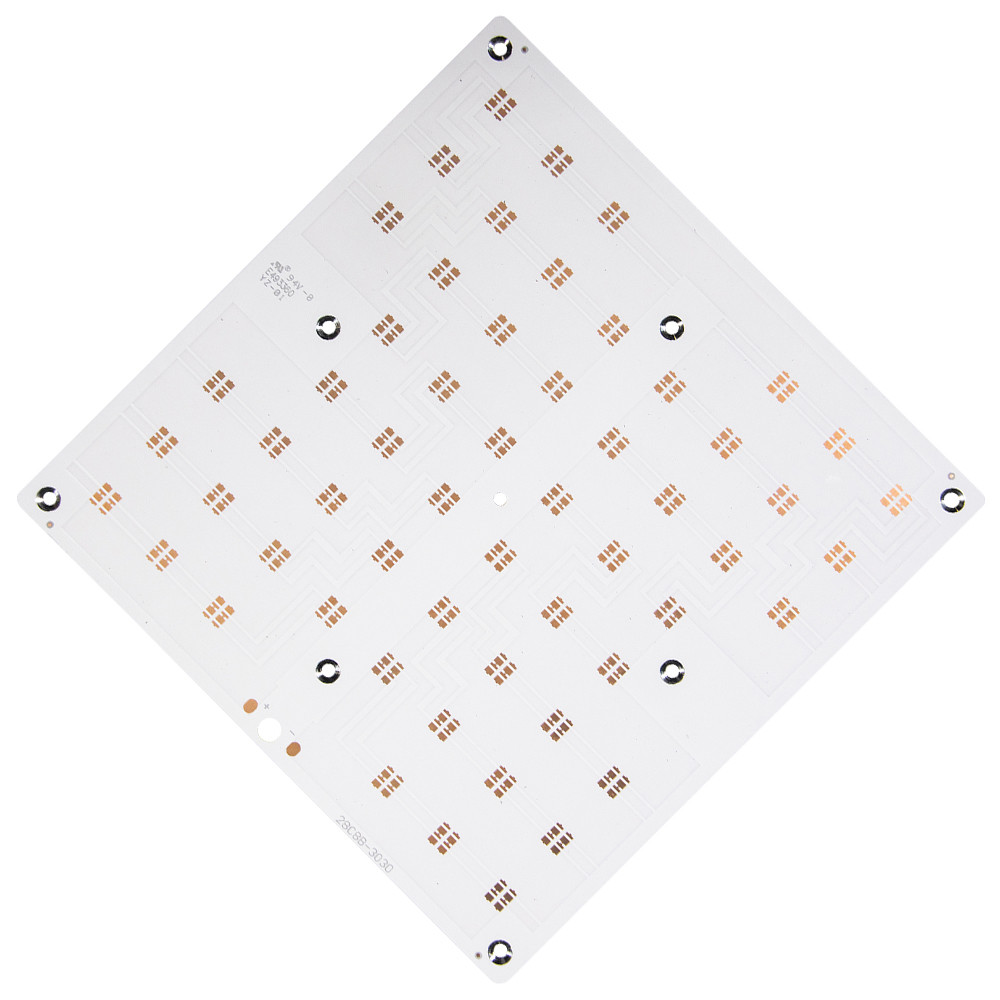

Satu Sisi 94v0 30W LED Papan Sirkuit Cetak Plat Aluminium
30W LED Aluminium Plate satu sisi 94v0 Papan PCB Untuk lampu bohlam Led
Lapisan tipis dielektrik yang bersifat konduktif secara termal tetapi bersifat isolasi listrik dilaminasi antara dasar logam dan foil tembaga.Foil tembaga terukir ke dalam pola sirkuit yang diinginkan dan dasar logam menarik panas dari sirkuit ini melalui dielektrik tipis.
Aluminium PCB adalah laminasi berlapis tembaga berbahan dasar logam yang unik;ini memiliki konduktivitas termal yang baik, isolasi listrik dan kinerja mesin.Pasar aluminium PCB sebagian besar substrat aluminium Fuchs Wright.Umum dalam produk lampu LED.
Aluminium PCB adalah salah satu PCB berbasis logam, termasuk foil tembaga, lapisan isolasi termal dan substrat logam, strukturnya terbagi menjadi tiga lapisan:
Barang | Kemampuan |
---|---|
Lapisan | 1-30 |
Tembaga Lebih Tebal | 1-6OZ |
Jenis Produk |
Papan HF (Frekuensi Tinggi) & (Frekuensi Radio), papan yang dikendalikan Impedansi, papan HDI, |
Topeng solder | Nanya&Taiyo ;LPI & Matt Merah, hijau, kuning, putih, biru, hitam. |
Bahan dasar | FR4 (Shengyi China, ITEQ, KB A +, HZ), HI-TG, FR06, Rogers, Taconic, Argon dan sebagainya |
Permukaan Selesai | HASL Konvensional, HASL bebas timbal, Emas Palsu, ENIG (Immersion Gold) OSP (Entek), Timah Immersion, ImmersionSilver, Emas Keras |
Perawatan Permukaan Selektif |
ENIG(Emas perendaman)+OSP, ENIG(Emas perendaman)+Jari Emas,Flash Emas + Jari Emas, |
Spesifikasi teknis | Lebar/celah garis minimum: 3,5/4mil (bor laser) Ukuran lubang minimum: 0.15mm (bor mekanis)/4mil (bor laser) Cincin Cincin Minimum: 4 juta Ketebalan Tembaga Maks: 6OZ Ukuran Produksi Maks: 900 × 1200mm Ketebalan Papan: D / S: 0.2-7.0mm, Multilayers: 0.40-7.0mm, Jembatan Topeng Solder Min: 0,08mm Rasio aspek: 15: 1 Memasukkan kemampuan Visa: 0.2-0.8mm |
Toleransi | Lubang berlapis Toleransi: 0,08mm (min ± 0,05) Toleransi lubang tidak berlapis: 0,05 menit (min+0/-0,05mm atau +0,05/-0mm) Toleransi Garis Besar: 0,15 menit (min ± 0,10mm) Tes fungsional: Resistansi isolasi: 50 ohm (mormalitas) Kekuatan terkelupas: 1.4N/mm Tes Stres Termal: 2650c, 20 detik Kekerasan topeng solder: 6H Tegangan E-Test: 500V + 15/-0V 30S Warp and Twist: 0,7% (papan uji semikonduktor≤0,3%) |
A: Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.Sampel campuran dapat diterima.
A: Sampel membutuhkan 5-7 hari, waktu produksi massal membutuhkan 1-2 minggu untuk jumlah pesanan lebih dari
A: MOQ Rendah, 1 pc untuk pemeriksaan sampel tersedia
A: Kami biasanya mengirimkan melalui DHL, UPS, FedEx atau TNT.Biasanya memakan waktu 3-5 hari untuk tiba.Maskapai penerbangan dan pengiriman laut juga opsional.
