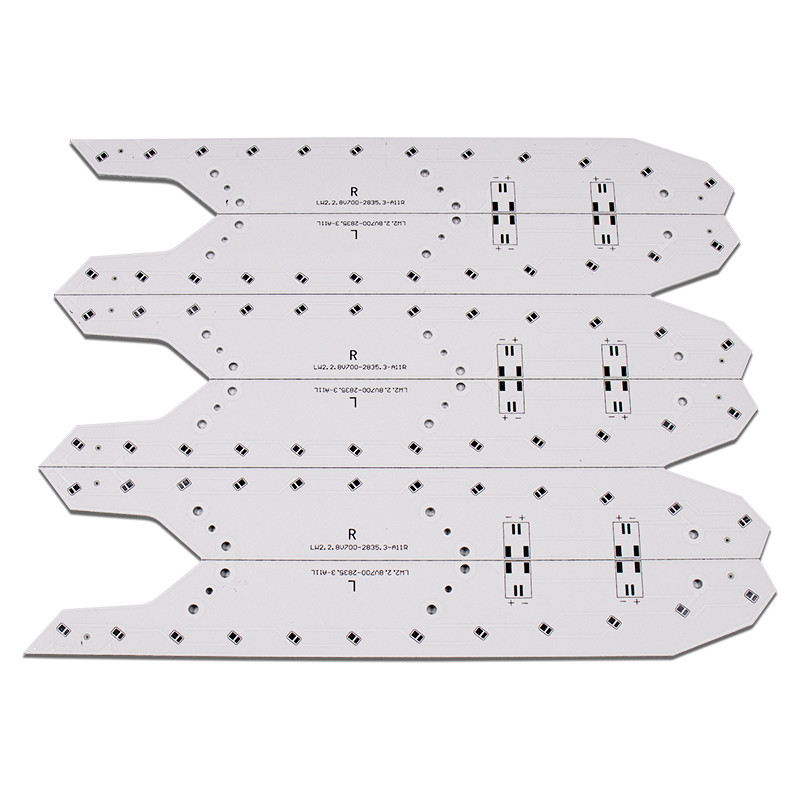

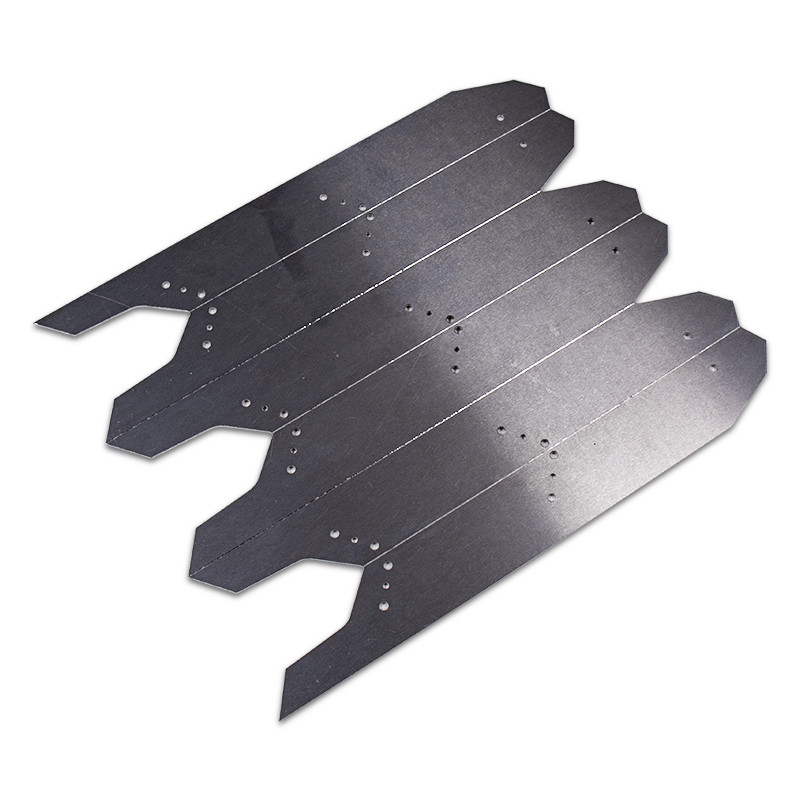

0.8 1.0 1.2mm ketebalan Aluminium pcb board LED Printed Circuit Board
Ketebalan dasar Al (mm) |
1.0,1.5,2.0 |
Bahan dasar |
Papan Aluminium |
Penyelesaian Permukaan |
HASL, ENIG, OSP, Dll |
Kekuatan kupas (kgf / cm) |
1.8 |
warna |
Hijau, Biru, Hitam, atau atas permintaan Anda |
Ketebalan tembaga (m) |
34±3 |
Ketebalan Tembaga |
1 OZ, 0,5 OZ - 6 OZ |
tes elektronik |
100% |
Aplikasi |
Pencahayaan: Lampu dinding eksterior LED, lampu jalan LED, lampu panggung LED, lampu LED rumah tangga. |
Ketika Anda mendengar nama Aluminium Clad, Aluminium base, Metal Clad Printed Circuit Board (MCPCB), Insulated Metal Substrate (IMS), Thermally Conductive PCBs, dll, ketahuilah bahwa jenis PCB yang dimaksud identik dengan PCB Aluminium.
Dari namanya, Anda sudah bisa mengetahui bahwa PCB aluminium mengandung aluminium sebagai salah satu bahannya.Memang, PCB ini memiliki inti logam pada bahan dasarnya, dengan aluminium menjadi salah satu komponen penting.Terlebih lagi, ada lapisan tipis termal, bahan dielektrik dan bahan isolasi listrik.
Lapisan ini terdiri dari foil tembaga elektrolitik yang berkisar dari 1 hingga 10 ons (oz).Selama pembuatannya, perancang mengetsa bahan tembaga untuk membentuk sirkuit tercetak.Fungsinya adalah untuk menangkap perakitan dan menghubungkan perangkat untuk kemudahan fungsionalitas.Itu menjadi IMS, lapisan substrat membawa arus yang lebih tinggi.Meskipun demikian, masih memiliki ketebalan dan lebar yang sama dengan pengaku FR-4.
Lapisan dielektrik terkenal karena konduksi termalnya.Ketebalannya, produsen memperkirakan ketebalannya sekitar 50µm hingga 200µm.Ini memiliki fungsi mengisolasi, mengikat, dan menghilangkan panas dari papan selama aliran arus.t
Tidak dapat disangkal, lapisan ini mendefinisikan IMS dengan benar-benar membedakannya dari PCB lain.Dengan kata lain, lapisan isolasi terdiri dari inti logam yang terbuat dari substrat aluminium.Faktor yang harus Anda pertimbangkan saat mencari pelat logam yang andal adalah efektivitas biaya, titik kuat, kekencangan, massa, koefisien termal, dan yang paling penting, konduktivitas termal.
Dengan demikian, pelat aluminium memenuhi semua kriteria di atas.Lebih baik lagi, Anda dapat meningkatkan efisiensi konduktivitas atau sifat mekaniknya dengan menambahkan daun lain—misalnya, pelat tembaga, besi, dan baja silikon.
FAQ:
Q1.Apa istilah pembayaran Anda?
A. T/T, Western Union, MoneyGram, dan Paypal. Ini bisa dinegosiasikan.
Q2.Apa metode pengiriman?
A. Itu bisa dikirim melalui laut, melalui udara atau ekspres (EMS, UPS, DHL, TNT, FEDEX dan dll).
Mohon konfirmasi dengan kami sebelum menempatkan pesanan
