Min Line Spacing 4mil Aluminium Base PCB LED Print Circuit Board
Bahan: | Dasar Aluminium | Ketebalan: | 1.5mm |
---|---|---|---|
Ketebalan Cu: | 1 ons | Konduktivitas termal: | Kustomisasi |
Warna Solder: | Hitam Putih Hijau Sesuai Kustomisasi | Legenda: | Kustomisasi |
Permukaan Selesai: | LF-HASL OSP |
Jenis PCB | jenis bahan | Merek Bahan | |||||||
PCB satu sisi PCB sisi ganda PCB berlapis-lapis PCB satu sisi |
CEM-1 FR-4 Aluminium Tembaga Keramik |
SY KB saya Lian Mao HongRen Arlon RajaWong VT Tuan tanah Seri 5052 |
|||||||
Keuntungan dari kami | |||||||||
1 | Kami memiliki sendiri, independen dari sistem pengolahan air limbah. Pastikan akan ada ruang pengembangan yang sangat besar dan stabilitas lingkungan produksi di masa depan | ||||||||
2 | Operasi yang fleksibel, bisa dalam produksi batch kecil. Juga bisa menghasilkan jumlah besar. Dapat menghemat produksi dengan cepat. | ||||||||
3 | Produksi sampel ganda yang mendesak selama 24 jam, Produksi sampel Multilayer yang mendesak selama 48 jam. sepenuhnya sesuai dengan kebutuhan pelanggan | ||||||||
Tentang File | |||||||||
1 | Anda memiliki file gerber atau file PCB | ||||||||
2 | Anda memiliki sampel PCB.kirimkan kepada kami sampelnya.kami akan membantu untuk menyalinnya secara gratis | ||||||||
Bagaimana cara menghitung harganya? | |||||||||
1 | Misalnya, ukuran PCB dua sisi Anda adalah 100 mm * lebar 200 mm, harga PCB dua sisi panjang adalah $60 per meter persegi. Jadi hasil perhitungannya 100MM*200MM*$60/1000000=$1,2 | ||||||||
1 inci = 25.4mm | |||||||||
Tentang transportasi. | |||||||||
Semua kutipan tidak termasuk biaya transportasi | |||||||||
1 | Anda menemukan perusahaan ekspedisi untuk membantu Anda, Ketika kami menyelesaikan PCB, Kami akan mengirim ke perusahaan pengirim Anda secara langsung. Anda langsung ke biaya transportasi yang dibayarkan ke perusahaan pengirim | ||||||||
2 | Kami membantu Anda bertanggung jawab untuk transportasi, pengiriman termasuk dalam harga.Menurut perhitungan berapa banyak uang per kilogram. | ||||||||
3 | Untuk menghemat biaya. Yang terbaik adalah Anda memiliki perusahaan forwarder yang sudah dikenal |
Kemampuan memproses | ||||||||||||||
Tipe Bahan: FR4/Aluminium/Keramik/CEM-1/Tembaga/politef | Ketebalan Cooper: 0,5-12OZ | |||||||||||||
Ketebalan Papan: 0.2-6.0mm | Ukuran lubang minimum: 0.25mm (ukuran lubang jadi) | |||||||||||||
Lebar / jarak Garis Min: 0,08mm | Akurasi pengeboran: +/- 0,05 | |||||||||||||
Ukuran kerja maks: 520 * 620mm (21.25x24.5 inci) | Ketebalan lapisan dalam minimum: 0.1mm | |||||||||||||
Papan ketebalan minimum untuk permukaan HAL selesai: 0.4mm | Sertifikat: Rohs, ISO9001, UL (dalam sertifikasi) | |||||||||||||
Ketebalan minimum 4 lapisan: 0.4mm | Ketebalan minimum 6 lapisan: 0.6mm | |||||||||||||
Jumlah lapisan Min/Maks: 1/20 | Kemerataan laminasi: +/-0,05mm | |||||||||||||
Pitch SMD Min: 0,125mm | Min Dam Antara Nada Halus: >0.1mm | |||||||||||||
Pendaftaran Lapisan ke Lapisan: <0.1mm | Kontrol impedansi: +/-5% | |||||||||||||
Impedansi diferensial: +/-10% | Toleransi busur / putaran papan: <0,7% | |||||||||||||
Rasio spektrum pelapisan: <8: 1 | Plating COV: <10% | |||||||||||||
Permukaan Selesai: LF-HASL, Perendaman Emas/Timah/Perak./Pelapisan Emas/OSP, | Lampu latar PTH: level 9-9,5 | |||||||||||||
Masker Solder: Hijau, Merah, Biru, Putih, Hitam, Kuning. | Ekstensibilitas pelapisan:> 15% |
Mengapa Memilih Kami
1) Shenzhen Yizhuo Electronics Co, Ltd telah didirikan pada tahun 2012, pabrik kami area lebih dari 5,000 meter persegi, 120 pekerja
2) Kami memiliki sistem kontrol kualitas yang baik, termasuk ISO 9001:2008;
3) Pabrik kami memiliki sertifikasi CE, ROHS, UL
4) Semua komponen yang kami gunakan adalah New & Original;
5) Layanan satu atap dapat diberikan dari desain PCB, 1-32 lapisan pembuatan PCB, sumber komponen, Perakitan PCB, hingga Perakitan Produk Sepenuhnya.
Peralatan yang Cocok dari Aluminium PCB

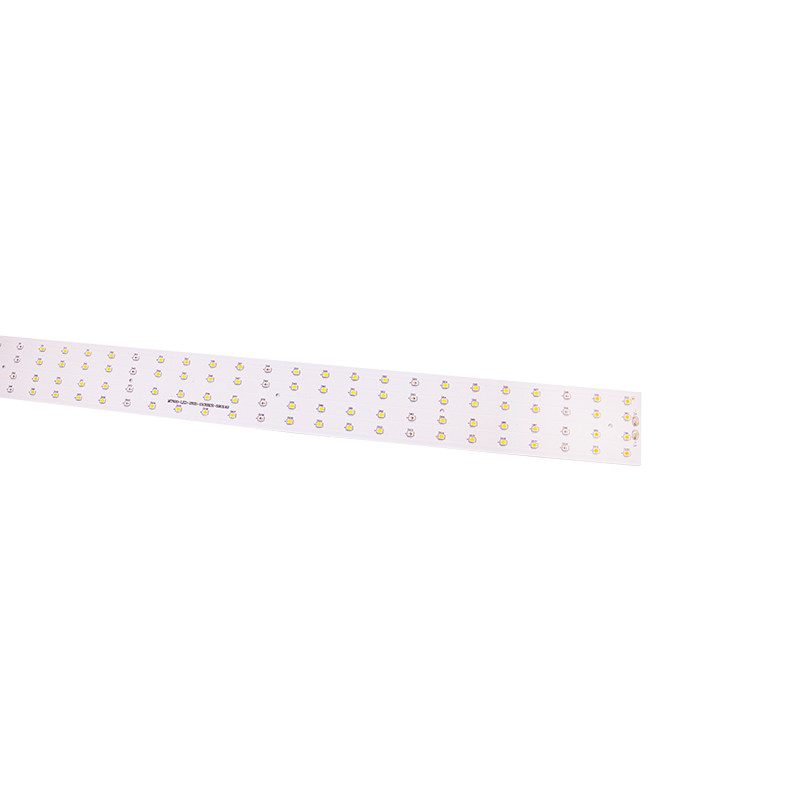

Produk lampu LED
Saat ini PCB aluminium sudah banyak digunakan untuk penerangan PCB, khususnya PCB LED.Selain alat penerangan, ada skenario utama lainnya yang cocok untuk Aluminium PCB.
1. Peralatan audio:
Input, penguat keluaran, penguat seimbang, penguat audio, pra-penguat, penguat daya, dll.
2. Peralatan catu daya:
Saklar regulator `DC / AC converter` regulator SW, dll.
3. Peralatan elektronik komunikasi:
Rangkaian transmisi 'filter listrik' penguat frekuensi tinggi.
4. Peralatan otomatisasi kantor:
Pengemudi motor, dll.
5. Mobil:
Regulator elektronik, penyala, pengontrol daya, dll.
6. Komputer:
Papan CPU, driver floppy disk, perangkat catu daya, dll.
7. Modul daya:
Konverter, relai solid-state, jembatan penyearah, dll.
FAQ:
Q1: Apakah Anda memiliki persyaratan jumlah pesanan minimum?
A: tidak, sampel anda hanya membutuhkan minimal 2 buah.
Q2.Apa yang dibutuhkan untuk kutipan PCB PCBA?
A: PCB: Kuantitas, file Gerber dan persyaratan Teknis (bahan, perawatan permukaan akhir, ketebalan tembaga, ketebalan papan, ...)
Q3: Bagaimana dengan biaya Pengiriman?
A: Biaya pengiriman ditentukan oleh tujuan, berat, ukuran pengepakan barang.Beri tahu kami jika Anda membutuhkan kami untuk mengutip biaya pengiriman.
