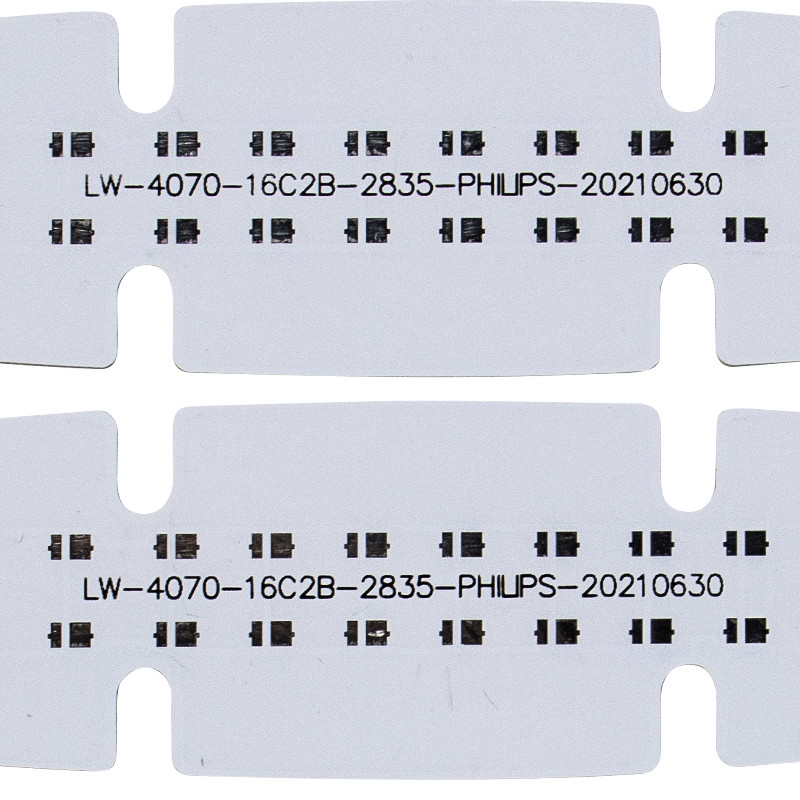

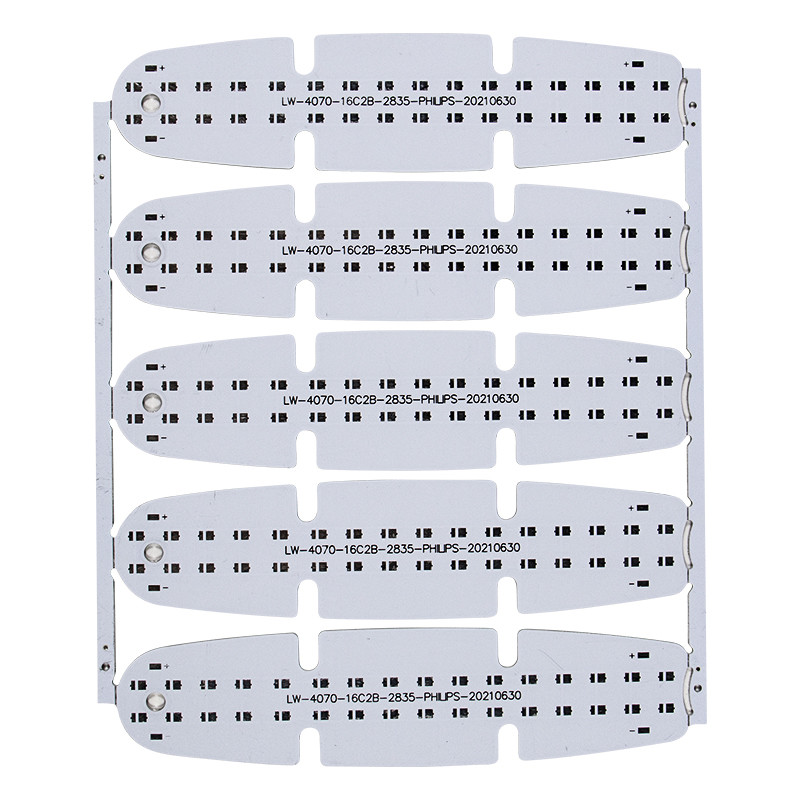

12V LED 94v0 Panel Papan PCB Kustom Rock Light White Silkscreen
Led panel pcb board custom 12V 94v0 led pcb board rock light
Bahan dasar | FR-4 / Aluminium / CEM-1 |
Lapisan | 1-22 |
Ketebalan tembaga bagian dalam / luar yang sudah jadi | 1-6OZ |
Ketebalan papan jadi | 0.2-7.0mm |
Ukuran lubang minimal | Lubang mekanis: 0.15mm Lubang laser: 0.1mm |
Impedansi Terkendali | +/-5% |
Memasukkan kemampuan vias | 0.2-0.8mm |
Profil garis besar | Rout/ V-cut/ Bridge/ Lubang cap |
Pengobatan permukaan | HASL, HASL bebas timah, Immersion Gold, Immersion Tin, Immersion Silver, Hard gold, Flash gold, OSP... |
Pelapisan dasar aluminium (heat sink dasar logam [termasuk pelat dasar aluminium, pelat dasar tembaga, pelat dasar besi]) adalah pelat paduan plastisitas tinggi seri Al-Mg-Si dengan paduan rendah (lihat gambar di bawah untuk strukturnya).Ini memiliki konduktivitas termal yang baik dan kinerja isolasi listrik serta kinerja pemrosesan mekanis.
Dibandingkan dengan FR-4 tradisional, substrat aluminium mengadopsi ketebalan yang sama dan lebar garis yang sama, dapat membawa arus yang lebih tinggi, dapat menahan tegangan hingga 4500V, dan konduktivitas termal lebih besar dari 2.0.Industri ini didominasi oleh substrat aluminium.
Beberapa keuntungan lainnya antara lain:
Substrat aluminium lampu jalan
Karakteristik lapisan aluminium
Dibandingkan dengan bahan lain, PCB Aluminium menggunakan bahan dengan keunggulan yang tak tertandingi.Cocok untuk seni publik teknologi pemasangan permukaan (SMT) komponen daya.Tidak diperlukan radiator, volumenya sangat berkurang, efek pembuangan panasnya luar biasa, dan kinerja insulasi dan kinerja mekanisnya bagus.
Substrat die LED (atau perangkat semikonduktor) terutama digunakan sebagai media untuk pembuangan panas antara die LED dan papan sirkuit sistem.Substrat ini digabungkan dengan die LED melalui proses wire bonding, sistem eutektik atau flip chip.Berdasarkan pertimbangan disipasi panas, substrat die LED di pasaran terutama substrat keramik, yang secara kasar dapat dibagi menjadi tiga jenis: substrat keramik film tebal, keramik multilayer co-fired suhu rendah, dan substrat keramik film tipis.
Untuk komponen LED daya tinggi, substrat keramik film tebal atau substrat keramik co-fired suhu rendah sebagian besar digunakan sebagai substrat disipasi panas mati, dan kemudian LED mati dan substrat keramik digabungkan dengan kabel emas.
FAQ:
Q1.Bagaimana dengan kapasitas pasokan Anda?
A: Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
Q2.Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
Q3: Apakah produk kami akan diuji sebelum pengiriman?
A: Ya, kami dapat menyediakan Pengujian Sirkuit Fungsi.
