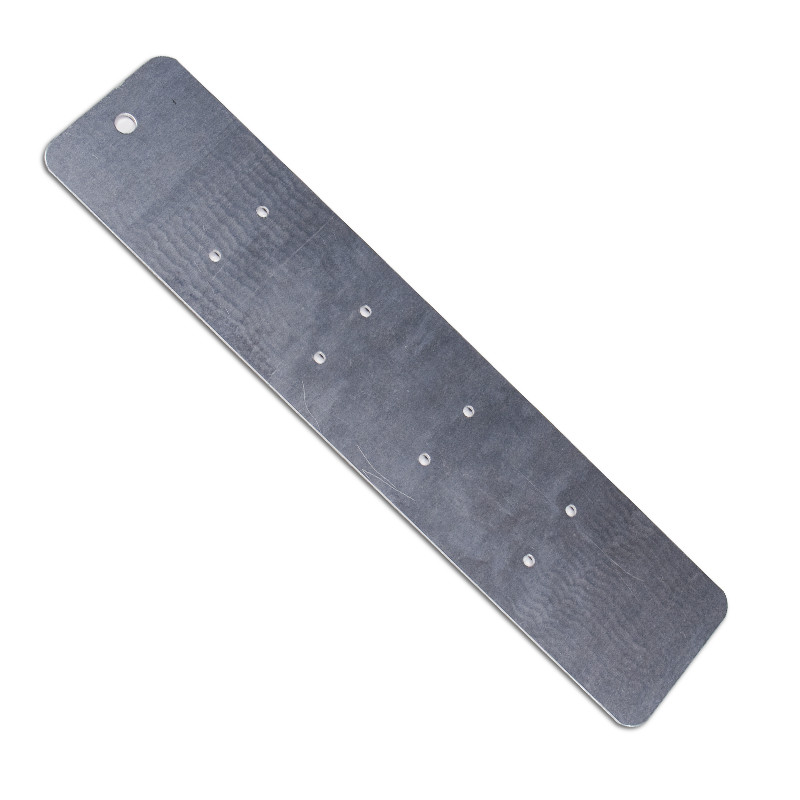

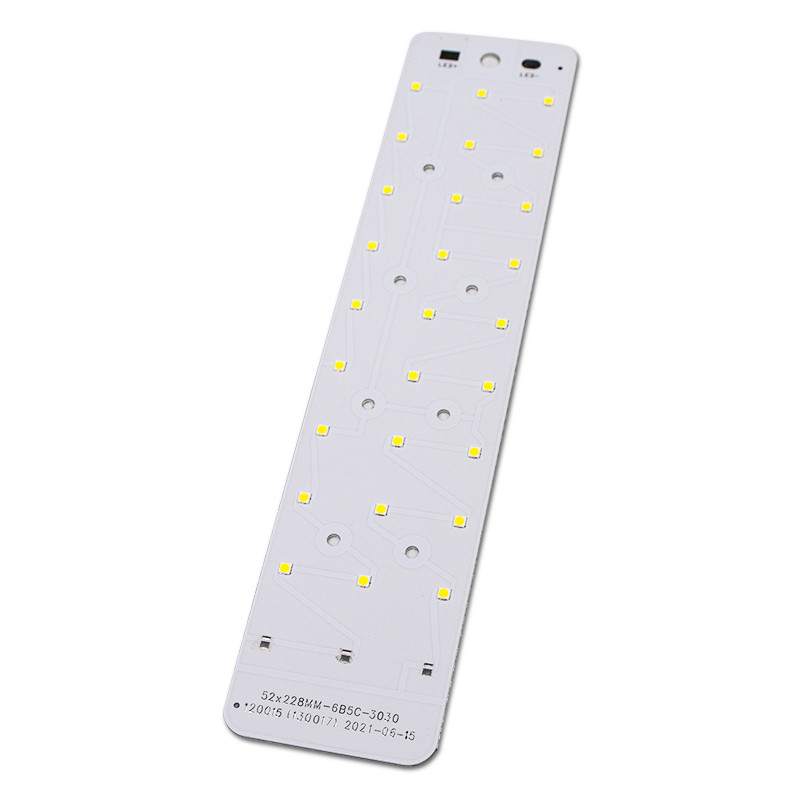

94v0 aluminium pcb custom 3030 2835 chip led papan mcpcb untuk tabung T8
• Etsa Foil Tembaga Tebal
PCB aluminium biasanya diterapkan pada perangkat listrik dengan kepadatan daya tinggi sehingga foil tembaga relatif tebal.Ketika foil tembaga setebal 3oz atau lebih, etsa foil tembaga memerlukan kompensasi lebar jejak.Jika tidak, lebar jejak akan keluar dari toleransi setelah etsa.Oleh karena itu, untuk menjamin lebar/spasi jejak yang optimal dan kontrol impedansi yang dapat memenuhi tuntutan desain, pekerjaan berikut harus diselesaikan terlebih dahulu.
A.Kompensasi lebar jejak harus dirancang dengan tepat.
B.Pengaruh pembuatan jejak pada lebar/jarak jejak harus dihilangkan.
C.Faktor etsa dan parameter agen harus dikontrol dengan ketat.
• Pencetakan Topeng Solder
Pencetakan topeng solder dianggap sebagai kesulitan pembuatan fabrikasi PCB aluminium karena efek foil tembaga tebal.Jika ketebalan jejak tembaga luar biasa setelah etsa gambar, perbedaan besar akan dihasilkan antara permukaan jejak dan papan dasar dan topeng solder akan menjadi sulit.Untuk memastikan pencetakan topeng solder halus, prinsip-prinsip berikut harus sesuai dengan:
A.Minyak topeng solder harus diambil dengan kinerja berkualitas tinggi.
B.Pencetakan topeng solder dua kali digunakan.
C.Bila perlu, metode pembuatan pengisian resin pertama dan topeng solder kedua diandalkan.
• Manufaktur Mekanik
Manufaktur mekanis PCB aluminium mengandung pengeboran mekanis, penggilingan dan pencetakan dan v-scoring dan duri cenderung dibiarkan melalui internal, yang akan mengurangi kekuatan listrik.Oleh karena itu, untuk memastikan manufaktur mekanis berkualitas tinggi, prinsip-prinsip berikut harus dipatuhi:
A.Penggilingan listrik dan pemotong penggilingan profesional harus diambil untuk produksi volume rendah.
B.Teknik dan pola kontrol harus diperhatikan dalam proses die moulding.
C.Parameter pengeboran harus disesuaikan dengan tepat pada PCB aluminium tembaga tebal untuk mencegah timbulnya duri.
Lapisan |
1-2 lapisan |
Ketebalan papan |
0.2mm-6.0mm |
Ketebalan tembaga |
0.5oz-6.0 oz |
Ukuran papan maksimum |
600x1200mm |
min.diameter lubang |
0.1mm |
min.lebar garis |
0,075mm |
format file |
pcb, doc, ddb dll |
MOQ |
1 buah |
Bahan dasar |
FR-4,TG, CEM-1, CEM-3, Aluminium,94V0, 94HB |
Topeng solder |
hijau, merah, biru, kuning, hitam, putih dll |
Permukaan akhir |
ENIG, ImAg, ImSn, OSP, HASL, bebas timah, emas perendaman, pelat emas dll |
FAQ:
Q1.Spesifikasi apa yang Anda butuhkan untuk kutipan PCB?
A: Kami membutuhkan file Gerber PCB Anda, ketebalan papan, ketebalan tembaga, finishing permukaan dan kuantitas untuk mengutip Anda.
Q2. Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
Q3:Layanan apa yang Anda miliki?
A:Kami menyediakan fabrikasi pcb, pembelian komponen, perakitan pcb, perakitan lengkap.
