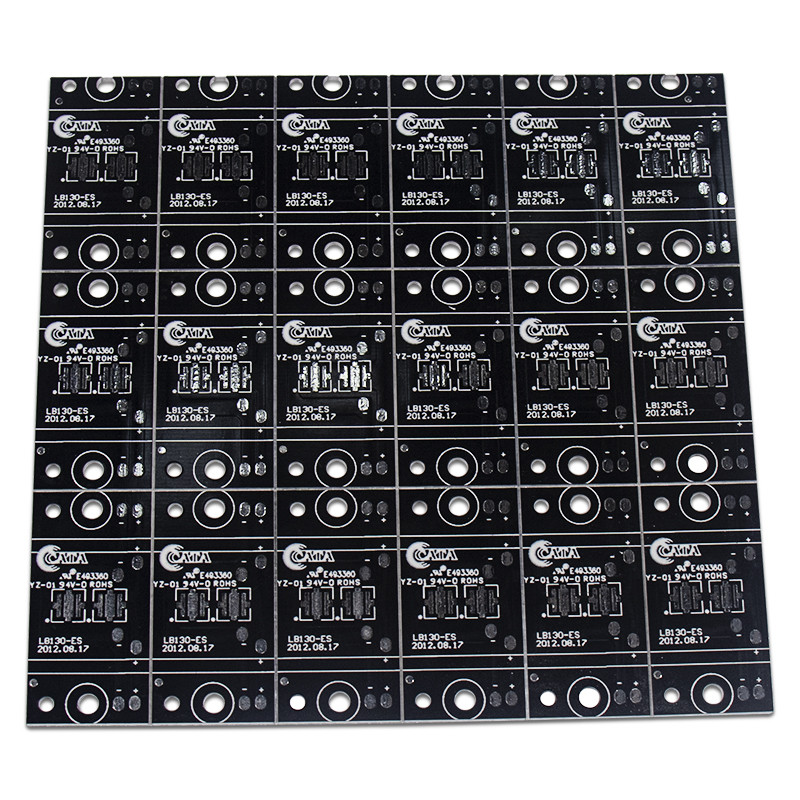

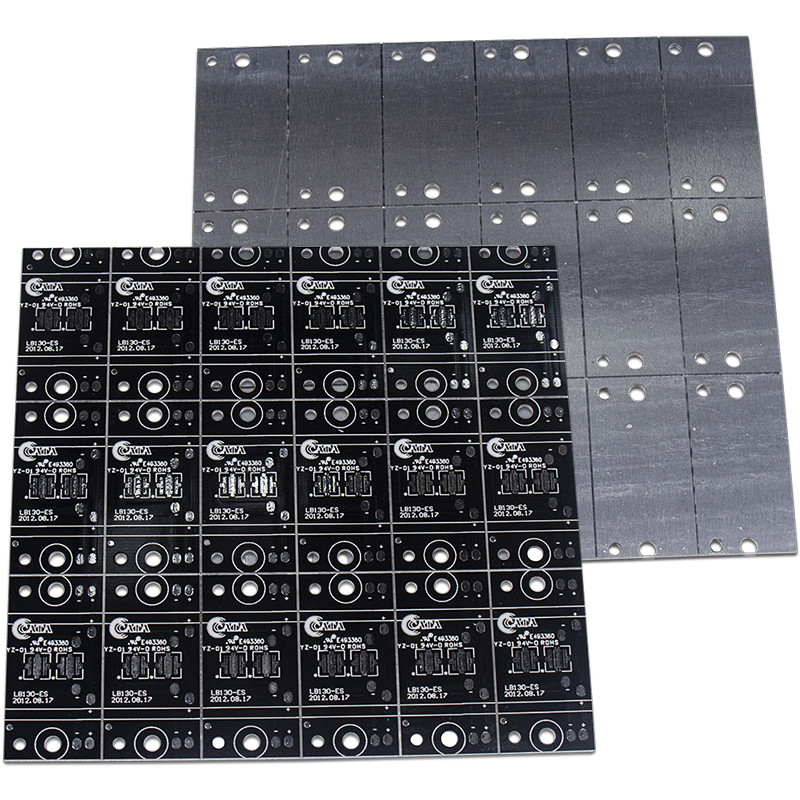

Led Tube Light Pcb Metal 12v led papan sirkuit Desain rgb led pcb board
1. Perkenalan
Sebagai jenis PCB Aluminium satu sisi, PCB LED banyak digunakan pada lampu jalan, lampu LED, dan lampu rumah tangga.
2. Bahan: PCB berbahan dasar aluminium
| Barang |
Satuan |
|
Spesifikasi |
Tes kondisi |
| Ketebalan insulasi |
um |
Maks
min
|
200
60
|
— |
| Resistansi solder (288℃) |
Detik. |
min |
600 |
IPC-TM-650 2.4.13.1 |
| Kejutan termal |
288℃10”/siklus |
min |
6 Kali |
IPC-TM-650 2.4.13.1 |
| Kekuatan kupas (Status Normal) |
pon/in |
min |
9 |
IPC-TM-650 2.4.8 |
| Tegangan Kerusakan |
V/mil |
|
750 |
IPC-TM-650 2.5.6 |
| Resistivitas volume (Status normal＞E+14) |
· cm |
|
1.8*1015 |
IPC-TM-650 2.5.17.1 |
| Resistivitas permukaan (Status normal＞E+12) |
Ω |
— |
3.5*1014 |
IPC-TM-650 2.5.17.1 |
|
Konstanta dielektrik
1 MHz Status normal
1 GHz Status normal
|
— |
|
5.6
5.3
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.6
|
|
Disipasi konstan
1 MHz Status normal
1 GHz Status normal
|
|
|
0,013
0,010
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.9
|
| Penyerapan air |
% |
|
0.2 |
IPC-TM-650 2.6.2.1 |
|
Konduktivitas termal
(diukur pada lapisan isolasi saja)
|
W/m℃ |
|
1.0 |
ASTM-E1461 |
| Sifat mudah terbakar |
94V-0 |
|
Lulus |
IPC-TM-650 2.3.9 |
| Tg |
℃ |
|
100 |
IPC-TM-650 2.4.24 |
| Td |
℃ |
|
410 |
TBD (kerugian 5% berat) |
| Kemenag (RTI) |
℃ |
|
130 |
UL746B |
| CTI (Indeks Pelacakan Komparatif) |
V |
|
600 (PLC=0) |
UL746E DSR |
3. Sertifikasi: UL, ROHS, Jangkauan, ISO
4. Rentang penggunaan: Pencahayaan, Peralatan elektronik otomotif, Catu daya, Kontrol elektronik, Peralatan komputer, Elektronik komunikasi, dll.
5. Pameran apa yang pernah kami ikuti?
Pameran New Delhi, Pameran Elektronik Moskow, dll.
6. Layanan Kami
1. Respon cepat
2. Harga yang wajar berdasarkan kualitas yang baik
3. Menyediakan layanan satu atap (komponen, OEM)
4. Persediaan berlimpah & persiapan bahan kebiasaan
7. Metode pembayaran:
T/T, Paypal, kartu kredit, Western Union, dll.
Pengenalan umum PCB Aluminium
Di antara semua PCB inti logam, PCB Aluminium adalah jenis yang paling umum.Bahan dasar terdiri dari inti aluminium dan FR4 standar.Ini fitur lapisan berlapis termal yang menghilangkan panas dengan cara yang sangat efisien sambil mendinginkan komponen dan meningkatkan kinerja produk secara keseluruhan.Saat ini, Aluminium Backed PCB dianggap sebagai solusi untuk aplikasi daya tinggi dan toleransi ketat.
Keuntungan dari Aluminium PCB
1. Ramah Lingkungan: Aluminium tidak beracun dan dapat didaur ulang.Manufaktur dengan aluminium juga kondusif untuk menghemat energi karena kemudahan perakitannya.Untuk pemasok papan sirkuit tercetak, menggunakan logam ini membantu menjaga kesehatan planet kita.
2. Pembuangan panas: Suhu tinggi dapat menyebabkan kerusakan parah pada elektronik, jadi sebaiknya gunakan bahan yang dapat membantu menghilangkan panas.Aluminium benar-benar dapat memindahkan panas dari komponen vital, sehingga meminimalkan efek berbahaya yang dapat ditimbulkannya pada papan sirkuit.
3. Daya tahan yang lebih tinggi: Aluminium memberikan kekuatan dan daya tahan pada produk yang tidak bisa berbahan dasar keramik atau fiberglass.Aluminium adalah bahan dasar kokoh yang dapat mengurangi kerusakan yang tidak disengaja selama pembuatan, penanganan, dan penggunaan sehari-hari.
4. Ringan: Untuk daya tahannya yang luar biasa, aluminium adalah logam yang sangat ringan.Aluminium menambah kekuatan dan ketahanan tanpa menambah bobot tambahan.
