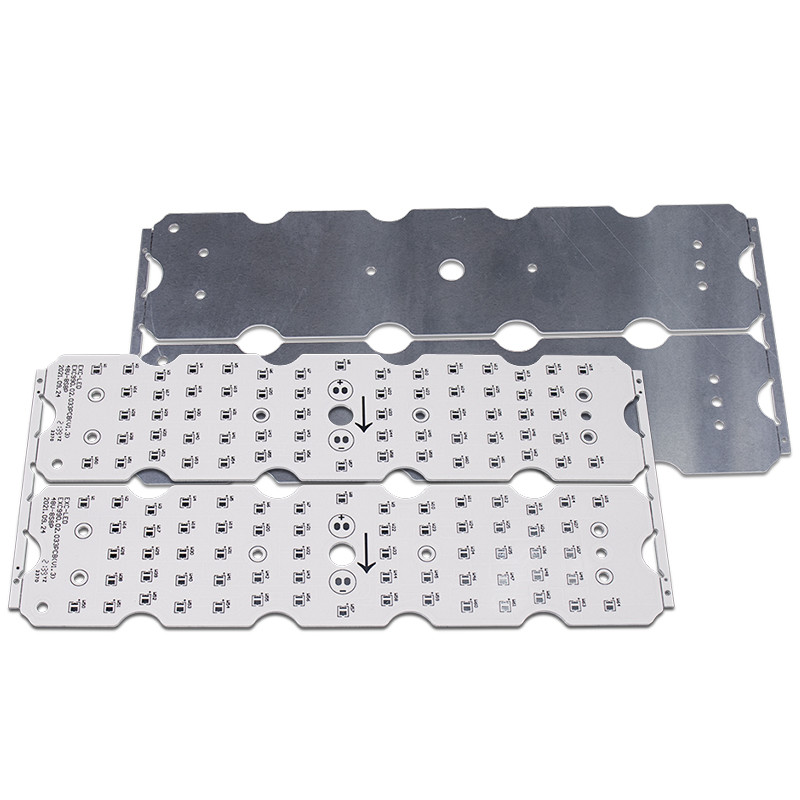

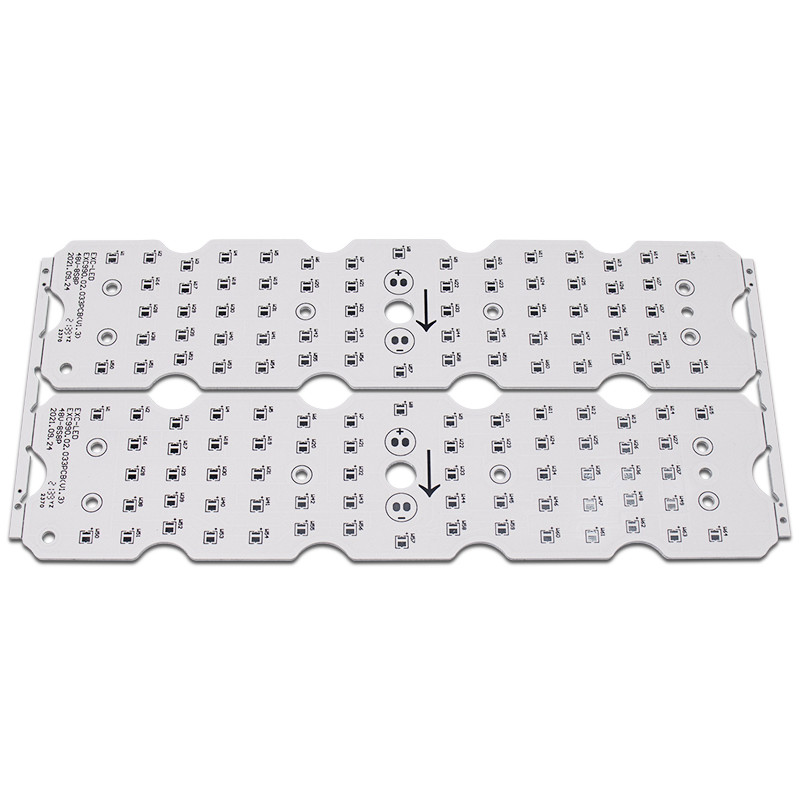

Led Tube Light Circuit Pcb Led Bulb Driver Pcb Design High Power Led Pcb
1. Perkenalan
Sebagai jenis PCB Aluminium satu sisi, PCB LED banyak digunakan pada lampu jalan, lampu LED, dan lampu rumah tangga.
2. Bahan: PCB berbahan dasar aluminium
Barang | Satuan | Spesifikasi | Tes kondisi | |
Ketebalan insulasi | um |
Maks min |
200 60 |
— |
Resistansi solder (288℃) | Detik. | min | 600 | IPC-TM-650 2.4.13.1 |
Kejutan termal | 288℃10”/siklus | min | 6 Kali | IPC-TM-650 2.4.13.1 |
Kekuatan kupas (Status Normal) | pon/in | min | 9 | IPC-TM-650 2.4.8 |
Tegangan Kerusakan | V/mil | 750 | IPC-TM-650 2.5.6 | |
Resistivitas volume (Status normal>E+14) | · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Resistivitas permukaan (Status normal>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Konstanta dielektrik 1 MHz Status normal 1 GHz Status normal |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Disipasi konstan 1 MHz Status normal 1 GHz Status normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Penyerapan air | % | 0.2 | IPC-TM-650 2.6.2.1 | |
Konduktivitas termal (diukur pada lapisan isolasi saja) |
W/m℃ | 1.0 | ASTM-E1461 | |
Sifat mudah terbakar | 94V-0 | Lulus | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Td | ℃ | 410 | TBD (kerugian 5% berat) | |
Kemenag (RTI) | ℃ | 130 | UL746B | |
CTI (Indeks Pelacakan Komparatif) | V | 600 (PLC=0) | UL746E DSR |
3. Sertifikasi: UL, ROHS, Jangkauan, ISO
4. Rentang penggunaan: Pencahayaan, Peralatan elektronik otomotif, Catu daya, Kontrol elektronik, Peralatan komputer, Elektronik komunikasi, dll.
5. Pameran apa yang pernah kami ikuti?
Pameran New Delhi, Pameran Elektronik Moskow, dll.
6. Layanan Kami
1. Respon cepat
2. Harga yang wajar berdasarkan kualitas yang baik
3. Menyediakan layanan satu atap (komponen, OEM)
4. Persediaan berlimpah & persiapan bahan kebiasaan
7. Metode pembayaran:
T/T, Paypal, kartu kredit, Western Union, dll.
Struktur Aluminium PCB
Lapisan Tembaga Sirkuit
Lapisan tembaga sirkuit (biasanya menggunakan foil tembaga elektrolitik) diukir untuk membentuk sirkuit tercetak, yang digunakan untuk mewujudkan perakitan dan koneksi perangkat.Dibandingkan dengan FR-4 tradisional, dengan ketebalan yang sama dan lebar garis yang sama, substrat aluminium dapat membawa arus yang lebih tinggi.
Lapisan isolasi
Lapisan isolasi adalah teknologi inti dari substrat aluminium, yang terutama memainkan fungsi ikatan, isolasi dan konduksi panas.Lapisan isolasi substrat aluminium adalah penghalang termal terbesar dalam struktur modul daya.Semakin baik konduktivitas termal dari lapisan isolasi, semakin baik untuk menyebarkan panas yang dihasilkan selama pengoperasian perangkat, dan semakin rendah suhu pengoperasian perangkat, sehingga dapat meningkatkan beban daya modul, mengurangi volume, memperpanjang masa pakai, dan meningkatkan output daya.
