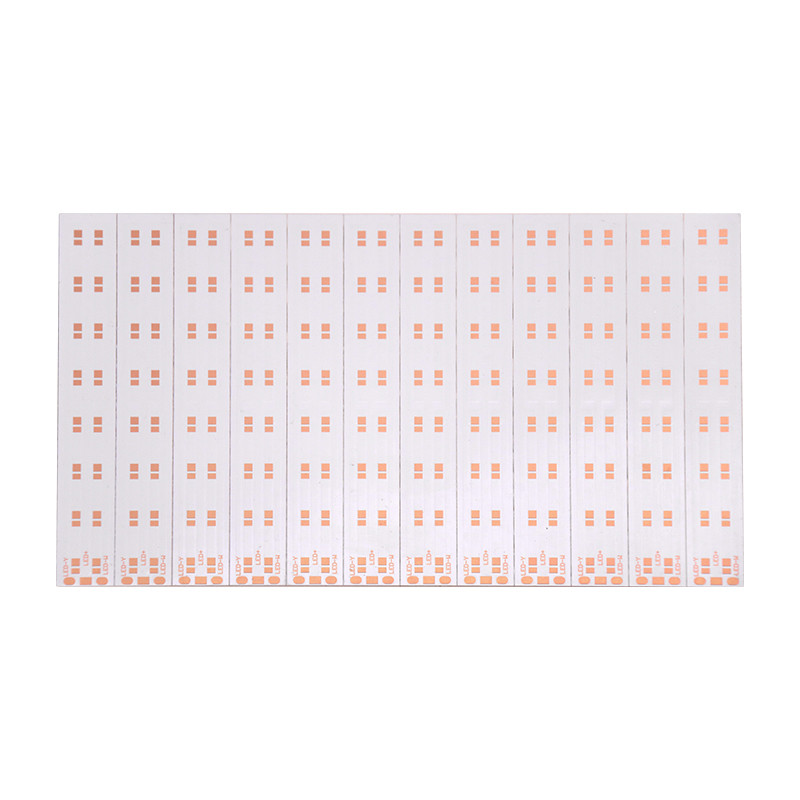

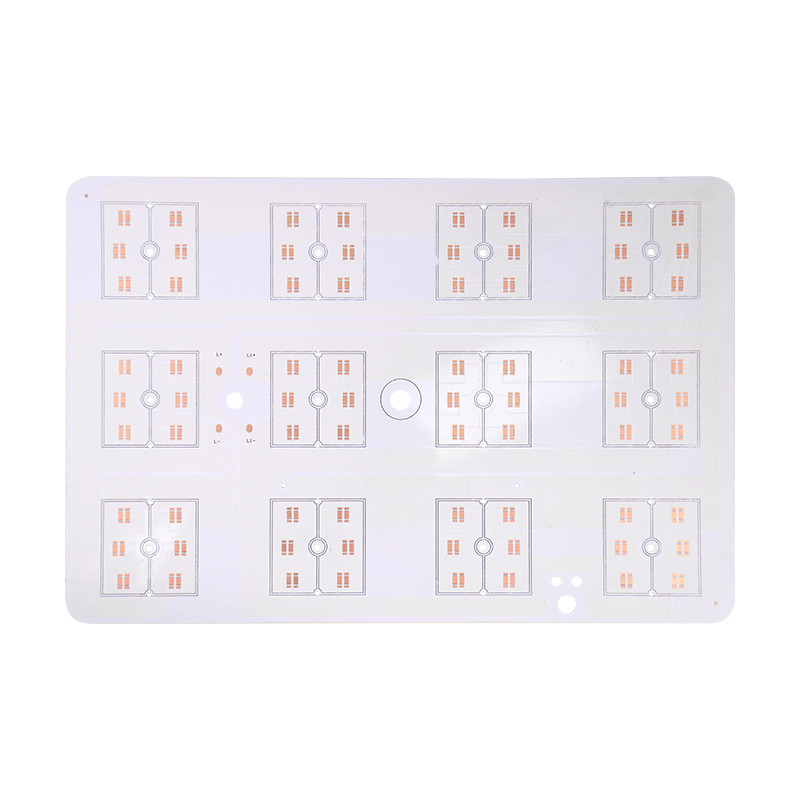

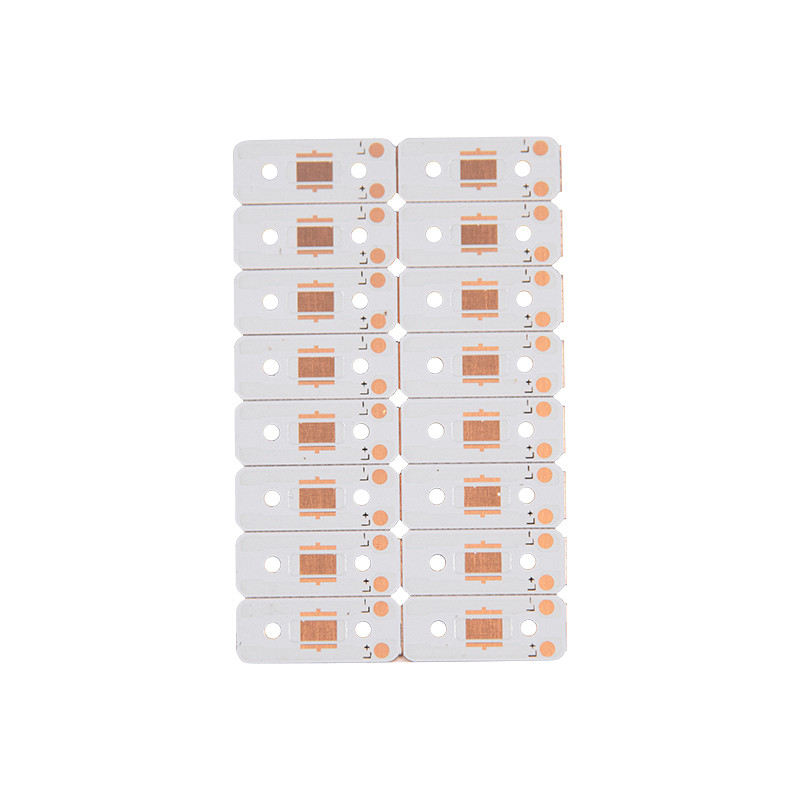

Tebal 1.5mm Aluminium LED PCB Papan Sirkuit Legenda Kustom
Deskripsi Produk Rinci
Bahan: | Dasar Aluminium | Ketebalan: | 1.5mm |
---|---|---|---|
Ketebalan Cu: | 1 ons | Konduktivitas termal: | Kustomisasi |
Warna Solder: | Hitam Putih Hijau Sesuai Kustomisasi | Legenda: | Kustomisasi |
Permukaan Selesai: | LF-HASL OSP |
Jenis PCB | jenis bahan | Merek Bahan | |||||||
PCB satu sisi PCB sisi ganda PCB berlapis-lapis PCB satu sisi |
CEM-1 FR-4 Aluminium Tembaga Keramik |
SY KB saya Lian Mao HongRen Arlon RajaWong VT Tuan tanah Seri 5052 |
|||||||
Keuntungan dari kami | |||||||||
1 | Kami memiliki sendiri, independen dari sistem pengolahan air limbah. Pastikan akan ada ruang pengembangan yang sangat besar dan stabilitas lingkungan produksi di masa depan | ||||||||
2 | Operasi yang fleksibel, bisa dalam produksi batch kecil. Juga bisa menghasilkan jumlah besar. Dapat menghemat produksi dengan cepat. | ||||||||
3 | Produksi sampel ganda yang mendesak selama 24 jam, Produksi sampel Multilayer yang mendesak selama 48 jam. sepenuhnya sesuai dengan kebutuhan pelanggan | ||||||||
Tentang File | |||||||||
1 | Anda memiliki file gerber atau file PCB | ||||||||
2 | Anda memiliki sampel PCB.kirimkan kepada kami sampelnya.kami akan membantu untuk menyalinnya secara gratis | ||||||||
Bagaimana cara menghitung harganya? | |||||||||
1 | Misalnya, ukuran PCB dua sisi Anda adalah 100 mm * lebar 200 mm, harga PCB dua sisi panjang adalah $60 per meter persegi. Jadi hasil perhitungannya 100MM*200MM*$60/1000000=$1,2 | ||||||||
1 inci = 25.4mm | |||||||||
Tentang transportasi. | |||||||||
Semua kutipan tidak termasuk biaya transportasi | |||||||||
1 | Anda menemukan perusahaan ekspedisi untuk membantu Anda, Ketika kami menyelesaikan PCB, Kami akan mengirim ke perusahaan pengirim Anda secara langsung. Anda langsung ke biaya transportasi yang dibayarkan ke perusahaan pengirim | ||||||||
2 | Kami membantu Anda bertanggung jawab untuk transportasi, pengiriman termasuk dalam harga.Menurut perhitungan berapa banyak uang per kilogram. | ||||||||
3 | Untuk menghemat biaya. Yang terbaik adalah Anda memiliki perusahaan forwarder yang sudah dikenal |
Kemampuan memproses | ||||||||||||||
Tipe Bahan: FR4/Aluminium/Keramik/CEM-1/Tembaga/politef | Ketebalan Cooper: 0,5-12OZ | |||||||||||||
Ketebalan Papan: 0.2-6.0mm | Ukuran lubang minimum: 0.25mm (ukuran lubang jadi) | |||||||||||||
Lebar / jarak Garis Min: 0,08mm | Akurasi pengeboran: +/- 0,05 | |||||||||||||
Ukuran kerja maks: 520 * 620mm (21.25x24.5 inci) | Ketebalan lapisan dalam minimum: 0.1mm | |||||||||||||
Papan ketebalan minimum untuk permukaan HAL selesai: 0.4mm | Sertifikat: Rohs, ISO9001, UL (dalam sertifikasi) | |||||||||||||
Ketebalan minimum 4 lapisan: 0.4mm | Ketebalan minimum 6 lapisan: 0.6mm | |||||||||||||
Jumlah lapisan Min/Maks: 1/20 | Kemerataan laminasi: +/-0,05mm | |||||||||||||
Pitch SMD Min: 0,125mm | Min Dam Antara Nada Halus: >0.1mm | |||||||||||||
Pendaftaran Lapisan ke Lapisan: <0.1mm | Kontrol impedansi: +/-5% | |||||||||||||
Impedansi diferensial: +/-10% | Toleransi busur / putaran papan: <0,7% | |||||||||||||
Rasio spektrum pelapisan: <8: 1 | Plating COV: <10% | |||||||||||||
Permukaan Selesai: LF-HASL, Perendaman Emas/Timah/Perak./Pelapisan Emas/OSP, | Lampu latar PTH: level 9-9,5 | |||||||||||||
Masker Solder: Hijau, Merah, Biru, Putih, Hitam, Kuning. | Ekstensibilitas pelapisan:> 15% |
Ini adalah tujuan kami untuk membantu proses desain melalui informasi yang unggul, produk berkualitas dan dukungan berkelanjutan untuk setiap klien, tidak peduli seberapa besar atau kecil.
Mengapa membeli dari kami?
Karena hubungan unik kami dengan pemasok industri besar, kami dapat menawarkan produk industri berkualitas tinggi kepada spektrum klien yang sangat luas terlepas dari ukuran atau potensi pembelian mereka.Kami dengan senang hati mengirimkan satu produk ke usaha kecil dan pengguna domestik, seperti halnya kami mengirimkan pesanan massal ke perusahaan besar.Dengan demikian, ini memungkinkan Anda sebagai konsumen dengan akses yang unik dan mudah ke optoelektronik kelas atas tanpa memerlukan daya beli dari bisnis yang lebih besar.
Kami memahami bahwa klien kami membutuhkan kepercayaan pada produk dan pemasok.Karena itu, kami memeriksa semua pemasok kami dan secara menyeluruh menguji semua produk baru kami sebelum dirilis untuk dijual.Pendekatan proaktif terhadap kontrol kualitas ini telah memungkinkan kami tingkat kerusakan kecil dan telah memberi kami tingkat kepercayaan pelanggan tertinggi dan merupakan inti dari apa yang kami lakukan.Selanjutnya, ini disertai dengan garansi pabrik minimal 3 - 5 Tahun untuk semua produk kami dan berbagai akreditasi manufaktur agensi Eropa.Ini bukan stiker tanpa arti yang ditujukan untuk meningkatkan penjualan, melainkan ini adalah tanda kualitas yang diakui secara internasional yang sangat penting bagi kesuksesan kami.
Kami adalah pemasok LED terkemuka eBay karena suatu alasan!
Kebijakan Pembayaran
Kami menerima PayPal dan semua kartu kredit dan debit utama termasuk American Express.
Kebijakan Pengiriman
Kami menawarkan pengiriman gratis (Royal Mail First Class) untuk semua pesanan di Inggris dan memiliki harga yang sangat kompetitif untuk pesanan internasional.
Pengiriman di Inggris adalah 1st Class Royal Mail atau Parcel Force 48 (untuk pesanan di atas 2kg)
Pesanan Internasional akan dikirim melalui Royal Mail atau Parcel Force.Tersedia layanan terlacak dan tidak terlacak.
Royal mail mengutip waktu pengiriman internasional sebagai 7 - 12 hari kerja.Di Eropa Utara, waktu pengiriman seringkali lebih pendek namun ini sangat bervariasi dari satu negara ke negara lain.
Pengembalian dan Garansi
Kontrol kualitas adalah inti dari apa yang kami lakukan.Semua produk kami membawa garansi pabrik minimal 3 Tahun.Jika terjadi kegagalan produk yang sangat kecil, kami hanya meminta barang tersebut dikembalikan dan kami akan mengeluarkan penggantinya pada hari yang sama.Biaya ongkos kirim tentunya akan diganti sepenuhnya oleh Future Eden untuk setiap barang yang rusak.
Kami juga memahami bahwa kebutuhan proyek sering berubah selama siklus hidupnya.Agar Anda dapat mempertahankan efektivitas biaya dan menghindari kelebihan yang tidak perlu, kami dengan senang hati menerima produk yang tidak rusak dan mengembalikannya ke nilai pembelian asli penuh.Harap dicatat bahwa dalam kasus pengembalian yang tidak digunakan, pengirim akan menanggung biaya ongkos kirim.
Jika Anda ingin memanfaatkan penawaran ini, hubungi kami dengan detail Anda dan kami akan dengan senang hati membantu mengatur pengembalian dan pengembalian dana untuk Anda.
Peralatan yang Cocok dari Aluminium PCB
Produk lampu LED
Saat ini PCB aluminium sudah banyak digunakan untuk penerangan PCB, khususnya PCB LED.Selain alat penerangan, ada skenario utama lainnya yang cocok untuk Aluminium PCB.
1. Peralatan audio:
Input, penguat keluaran, penguat seimbang, penguat audio, pra-penguat, penguat daya, dll.
2. Peralatan catu daya:
Saklar regulator `DC / AC converter` regulator SW, dll.
3. Peralatan elektronik komunikasi:
Rangkaian transmisi 'filter listrik' penguat frekuensi tinggi.
4. Peralatan otomatisasi kantor:
Pengemudi motor, dll.
5. Mobil:
Regulator elektronik, penyala, pengontrol daya, dll.
6. Komputer:
Papan CPU, driver floppy disk, perangkat catu daya, dll.
7. Modul daya:
Konverter, relai solid-state, jembatan penyearah, dll.
FAQ:
Q1: Apakah Anda memiliki persyaratan jumlah pesanan minimum?
A: tidak, sampel anda hanya membutuhkan minimal 2 buah.
Q2.Apa yang dibutuhkan untuk kutipan PCB PCBA?
A: PCB: Kuantitas, file Gerber dan persyaratan Teknis (bahan, perawatan permukaan akhir, ketebalan tembaga, ketebalan papan, ...)
Q3: Bagaimana dengan biaya Pengiriman?
A: Biaya pengiriman ditentukan oleh tujuan, berat, ukuran pengepakan barang.Beri tahu kami jika Anda membutuhkan kami untuk mengutip biaya pengiriman.
