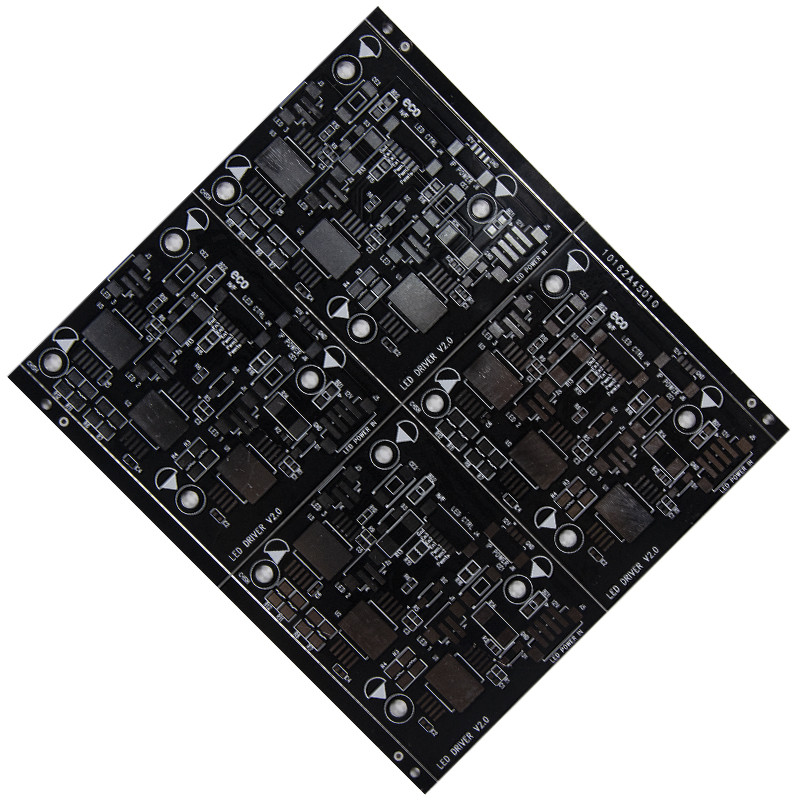

Papan PCB pelat aluminium SMD LED persegi Untuk Lampu Lampu LED
Custom Square Smd Aluminium Plate Led Pcb Board Untuk Lampu Led Light
Keuntungan dari Aluminium PCB:
Ada berbagai keunggulan dari PCB aluminium, beberapa di antaranya adalah,
1. PCB Inti Logam Terjangkau
PCB aluminium jauh lebih murah daripada PCB inti logam lainnya.Mereka memiliki konduktivitas termal yang lebih tinggi dibandingkan dengan PCB FR-4 yang umum digunakan.Sebaliknya, jika Anda menggunakan PCB tembaga atau baja tahan karat, maka biayanya akan lebih tinggi.Dengan demikian, Anda dapat menghemat uang dengan mendapatkan jenis PCB inti logam termurah.Alasan di balik biaya rendah adalah bahwa aluminium mudah tersedia dan memiliki biaya rendah dibandingkan dengan logam lain yang digunakan untuk MCPCB.
2. Konduktivitas Termal Tinggi
Aluminium digunakan karena konduktivitas termalnya yang tinggi.Ini dapat dengan mudah menghilangkan panas yang dihasilkan oleh komponen di papan.Itu dapat menahan suhu tinggi.Dielektrik menghantarkan panas dari komponen dan membantu menghilangkan panas.Dengan demikian, melindungi komponen yang bekerja di papan dan dapat meningkatkan kehidupan.Selain itu, tidak perlu menggunakan heat sink.Jika PCB Anda membutuhkan banyak heat sink, maka pilihan yang lebih baik adalah PCB aluminium.Itu bisa menghemat uang Anda.
3. Penahanan Bentuk
Masalah dengan papan FR-4 adalah bahwa mereka tidak dapat mempertahankan bentuknya pada suhu tinggi.Papan mulai menekuk, dan tidak dapat mempertahankan dimensinya.Di sisi lain, papan aluminium dapat mempertahankan bentuknya di bawah tekanan suhu dan tekanan.
4. Ramah Lingkungan
Aluminium ramah lingkungan, dan tidak ada salahnya menggunakannya.Itu sesuai dengan standar internasional.Ini 100% tidak beracun.Itu juga dapat didaur ulang.
5. Daya Tahan
PCB aluminium tahan lama.Mereka dapat menahan keausan dan suhu ekstrim.Aluminium jauh lebih kuat daripada substrat FR-4 biasa, dan memiliki kemampuan tinggi untuk mencegah kerusakan yang tidak disengaja.Ini dapat menangani lebih banyak tekanan dan stres.Ada kemungkinan yang sangat rendah dari kerusakan papan.
6. Ringan
Aluminium memiliki bobot yang sangat ringan dibandingkan dengan tembaga dan stainless steel.Jadi, produk akhir dapat memiliki bobot yang lebih sedikit.
Kapasitas PCB | |
Bahan dasar | FR-4, 22F, CEM-3, CEM-1, aluminium, HB, 94V0 |
Lapisan | 1-22 lapisan |
Panel Maks | 1550mm * 800mm |
Ketebalan Tembaga | 0.5oz, 1oz, 2oz, 3oz,4oz |
Ketebalan Dielektrik | 0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Ketebalan Inti Papan | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm dan 3.2mm |
Ketebalan papan | 0.4mm - 4.0mm |
Toleransi Ketebalan | +/-10% |
Mesin Aluminium | Pengeboran, Tapping, Milling, Routing, Die-Punching, tab Break-off tersedia |
lubang kecil | 0,2 mm |
Tegangan Kerja Maks | 2.5kVDC (Dielektrik 0.075mm), 3.75kVDC (Dielektrik 0.15mm) |
Lebar Jalur Min | 0.2mm (8 juta) |
Kesenjangan Jalur Min | 0.2mm (8 juta) |
Min SMD Pad Pitch | 0.2mm (8 juta) |
Penyelesaian Permukaan | HASL bebas timah, Immersion Gold, Immersion Silver |
Warna Masker Solder | Hijau, Biru dll |
Warna Legenda | Hitam, Putih dll |
tes elektronik | ya |
Sertifikat | UL / CUL / ROHS / ISO9001 |
