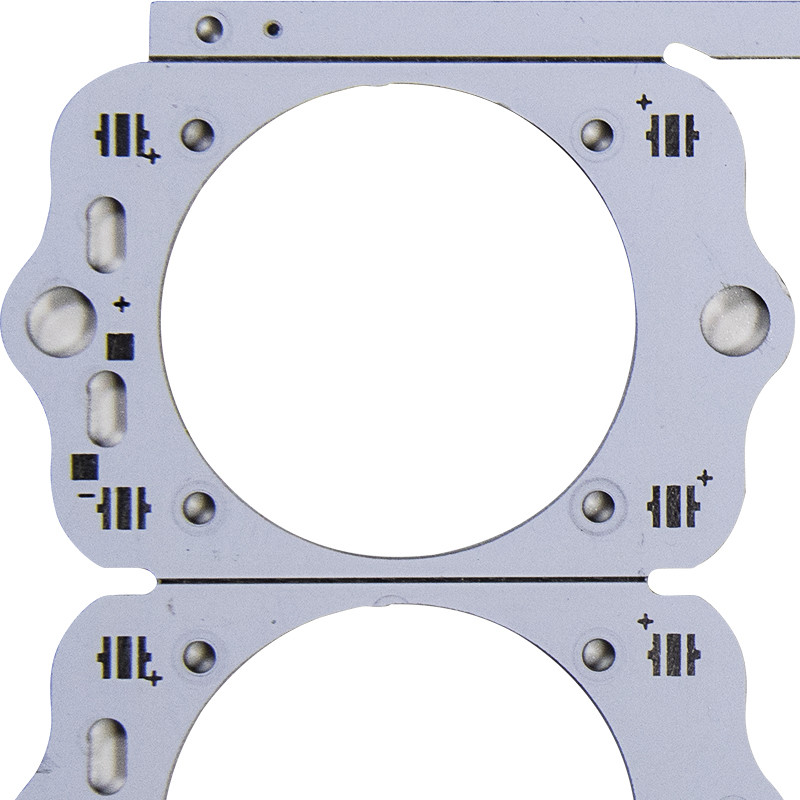

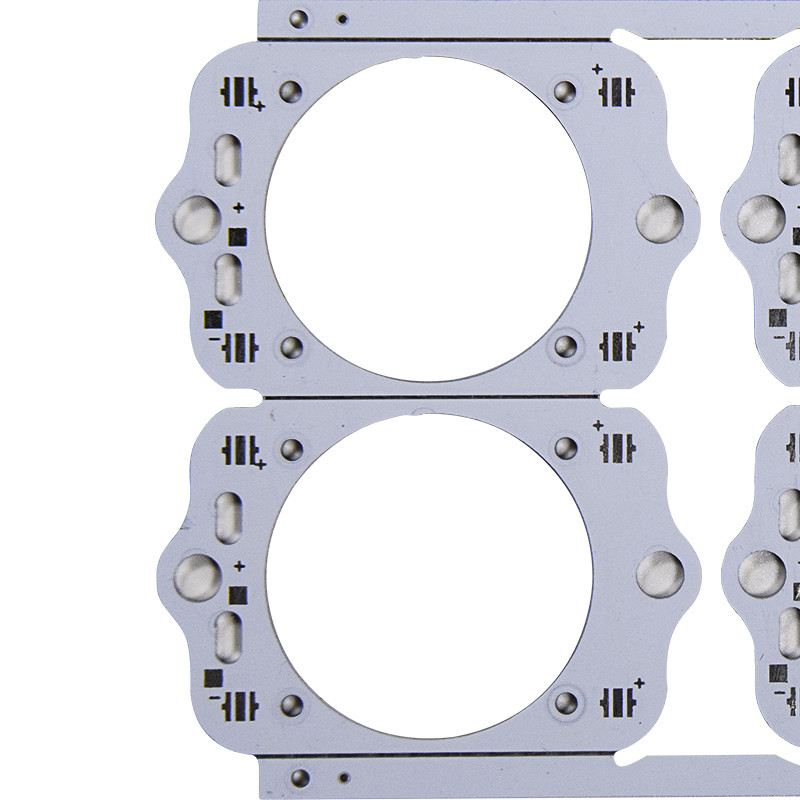

12V 24V 220V 18W Lampu LED PCB Papan Sirkuit Cetak Elektronik
Papan sirkuit cetak PCB led elektronik 18W Aluminium base bulbs light PCB
Struktur PCB Aluminium:
Struktur PCB Aluminium dasar adalah dari Laminasi Berlapis Tembaga (CCL) yang didukung dengan dasar Aluminium.Foil tembaga dan lapisan dielektrik membentuk CCL.Basis Aluminium mungkin memiliki membran dasar Aluminium tambahan sebagai pelindung.
1. Lapisan Foil Tembaga: Produsen umumnya menggunakan foil Tembaga yang sama seperti yang mereka gunakan untuk papan FR-4 biasa, kecuali aplikasi menuntut daya dukung arus yang besar.Untuk yang terakhir, mereka menggunakan tembaga yang relatif berat, dengan ketebalan bervariasi dari 1 hingga 10 ons.Sisi dalam foil Tembaga melewati pelapisan Seng dan Kuningan yang khas untuk meningkatkan kekuatan pengelupasan, sementara permukaan atas mengalami perawatan kimia untuk mencegah oksidasi.
2. Lapisan Dielektrik: Ketebalan lapisan ini bervariasi dari 50 hingga 200 um, dan membentuk teknologi inti dari PCB Aluminium.Lapisan dielektrik memiliki konduktivitas termal yang sangat baik, ketahanan termal yang rendah, dan sifat insulasi listrik yang tinggi.Ini juga memiliki sifat penuaan anti-termal yang sangat baik dan dapat menahan tekanan termal dan mekanik.
Struktur lapisan dielektrik tergantung pada aplikasinya.Misalnya, PCB Aluminium Universal menggunakan pre-preg dari serat kaca epoksi sebagai lapisan dielektrik, PCB Aluminium khusus menggunakan resin dengan konduktivitas termal tinggi, dan PCB Aluminium Frekuensi Tinggi menggunakan lapisan dielektrik dengan prepreg serat kaca resin Polimida atau Poliolefin .
3. Lapisan Dasar Aluminium: Ini adalah bahan substrat Aluminium yang bertindak sebagai komponen pendukung.Seiring dengan konduktivitas termal yang tinggi, lapisan dasar harus sesuai untuk proses manufaktur mekanis biasa termasuk pemotongan, pelubangan, dan pengeboran.
4. Membran Dasar: Terbuat dari Aluminium, membran dasar melindungi permukaan luar lapisan dasar dari goresan dan selama proses etsa.
Informasi Pengaturan |
|
Bahan |
Aluminium |
Ketebalan |
1.0mm |
topeng solder |
putih |
LED |
cree xp |
UKURAN |
10*10mm |
Sertifikat |
ROSH.ISO9001.UL |
Perlakuan |
Bebas timah |
Tembaga |
1 ons |
FAQ:
Q1.Bisakah saya memesan sampel untuk lampu led?
A: Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.Sampel campuran dapat diterima.
Q2.Bagaimana dengan lead timenya?
A: Sampel membutuhkan 5-7 hari, waktu produksi massal membutuhkan 10-12 hari kerja untuk jumlah pesanan lebih dari
T: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
