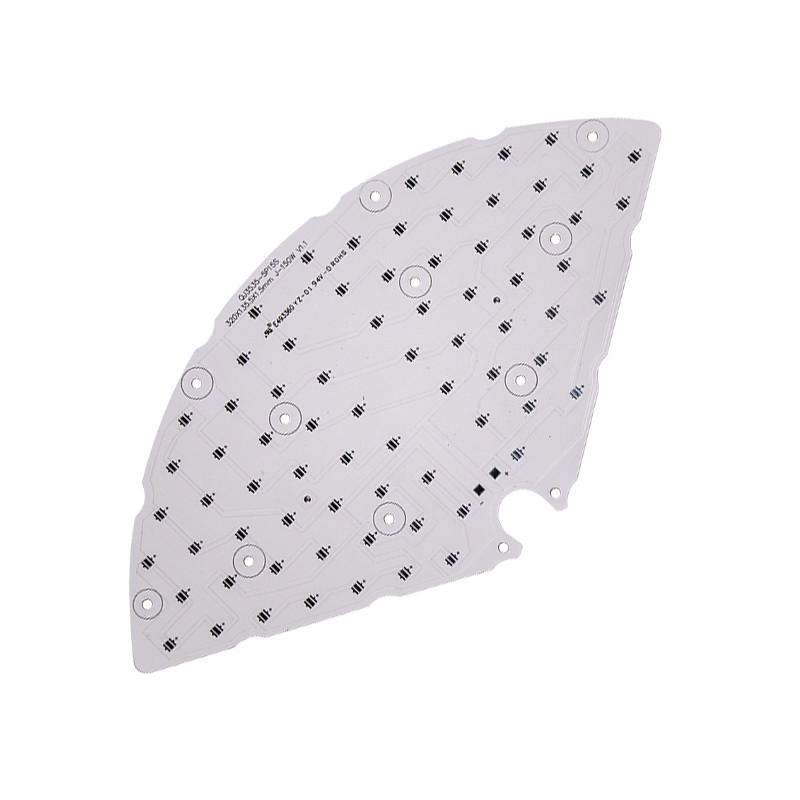

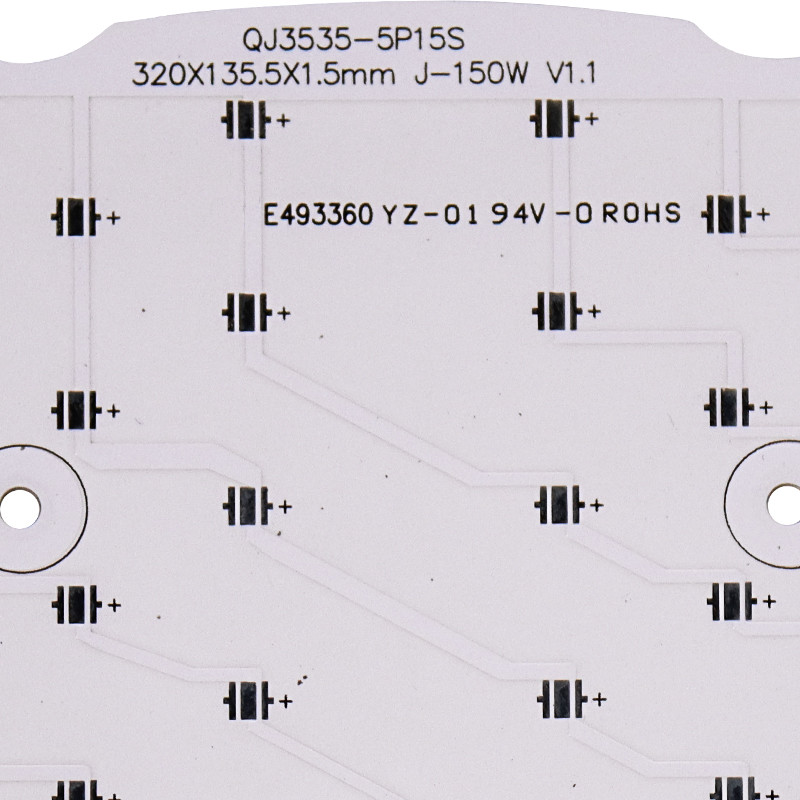

Satu Sisi Aluminium 94V0 LED Strip PCB White Black Silkscreen
Strip LED Single Side Aluminium PCB Board 94-v0 led mcpcb untuk cahaya
Detail Aluminium PCB Stack Up sebagai gambar.
1. Lapisan Jejak Tembaga Aluminium PCB
Lapisan sirkuit tembaga (jejak) terukir untuk membentuk sirkuit tercetak, Dibandingkan dengan bahan FR4,
Aluminium PCB dapat menanggung arus listrik yang lebih tinggi ketika lapisan sirkuit tebal yang sama dan lebar jejak yang sama.
2. Lapisan Dielektrik PCB Aluminium
Lapisan dielectic adalah teknologi inti dari PCB Aluminium, yang terutama berfungsi sebagai fungsi adhesi, insulasi, dan konduksi panas.
Semakin baik konduktivitas termal insulasi, semakin cepat komponen menyebarkan panas saat bekerja, yang dapat mewujudkan tujuan seperti meningkatkan pemuatan daya modul, mengurangi volume, memperpanjang masa pakai, dan meningkatkan daya keluaran.
3. Lapisan Substrat Logam PCB Aluminium
Biasanya, mengingat biaya dan karakteristik teknis, aluminium adalah pilihan yang ideal.Pelat aluminium yang tersedia adalah 6061,5052,1060 dll.
SERIAL |
BARANG |
DATA TEKNIS |
1 |
Nama Produk |
Papan Pcb Aluminium Basis 5630 Led berkualitas tinggi |
2 |
Merek |
matahari terbit |
3 |
Lapisan |
1-24 lapisan |
4 |
Ukuran Papan Maks |
457x610mm |
5 |
Ketebalan Papan Min |
4 (lapisan) 0,40mm / 16mil |
6 (lapisan) 0.80mm / 32mil |
||
8 (lapisan) 1.00mm / 40mil |
||
10 (lapisan) 1.20mm / 48mil |
||
6 |
Lebar Garis Minimum1 |
0.10mm/4mil |
7 |
Spasi MinLine |
0.10mm/4mil |
8 |
Ukuran Lubang Min |
0.20mm/8mil |
9 |
Tebal Dinding PTH |
0.020mm/0.8mil |
10 |
Toleransi dia PTH |
±0,05mm/±2mil |
11 |
Toleransi dia lubang NPTH |
±0,025mm/±1mil |
12 |
Garis Besar Toleransi |
±0.1mm/±4mil |
13 |
Nada S/M |
0,08mm/3 juta |
14 |
Rasio aspek |
10:1 |
15 |
Bungkus dan Putar PCB |
0,7% |
16 |
Kekuatan Listrik |
>1.3KV/mm |
17 |
Kekuatan kupas |
1.4N/mm |
18 |
Abrasi Masker Solder |
6H |
19 |
Kemudahan terbakar PCB |
94V-0 |
20 |
Kontrol Impedansi |
±5% |
FAQ:
Q1.Apakah Anda pabrik atau perusahaan perdagangan?
A: Kami memiliki pabrik manufaktur & Perakitan PCB kami sendiri.
Q2: Apakah semua produk Anda disertifikasi dengan UL, ROHS dll?
A: Ya, kami bersertifikat ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS.
Q3: Layanan apa yang Anda miliki?
SEBUAH: Kami menyediakan fabrikasi pcb, pembelian komponen, perakitan pcb, perakitan lengkap.
