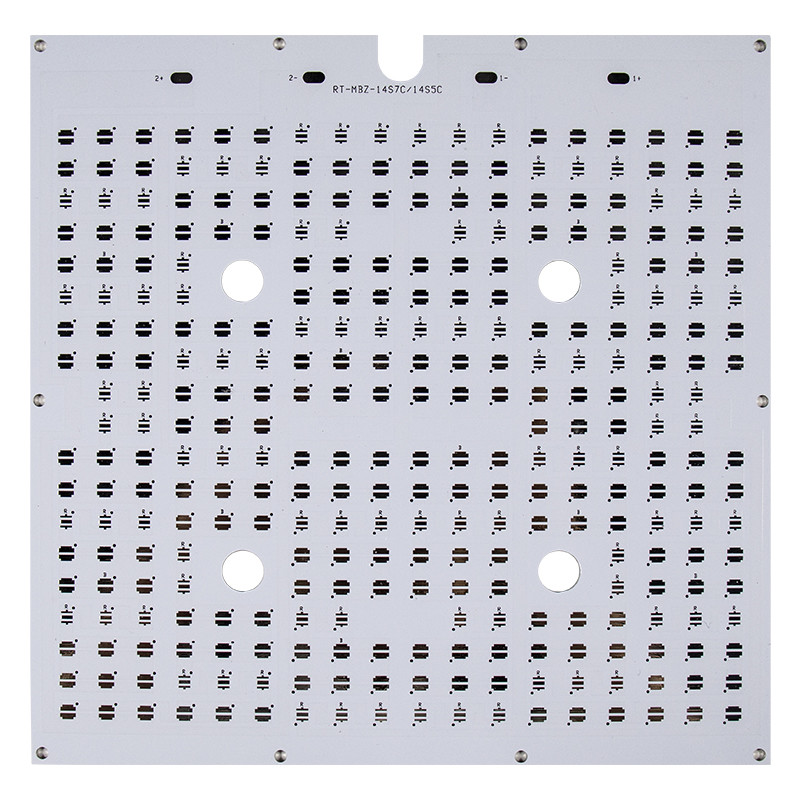

Kustom OSP 3030 SMD Aluminium PCB Untuk Lampu Langit-langit Kamar Tidur LED
LED panel lampu langit-langit panel kustom cincin lampu led bohlam pcb untuk kamar tidur
Hubungan Antara LED dan Papan Sirkuit Cetak
Inovasi Teknis Papan Sirkuit Tercetak
Printed Circuit Board adalah inovasi jenius dari teknologi sirkuit, meletakkan lebih sedikit ruang dan material untuk sirkuit yang lebih kompleks dan berskala besar.Papan sirkuit tercetak adalah penemuan penting dalam teknologi sirkuit karena membuat komponen listrik dan elektronik menjadi lebih kecil, lebih fleksibel, dan lebih presisi.Misalnya, FPC ( PCB Fleksibel ), PCB Multilayer, PCB BGA, PCB kaku- Flex , dan sebagainya.
Aplikasi Pencahayaan LED yang Luas
LED adalah singkatan dari light-emitting diode.Sebuah LED sebagian besar merupakan perangkat semikonduktor dua-lead yang memancarkan cahaya ketika arus melewati dalam arah tertentu.Meskipun LED dimulai dengan perangkat yang hanya memancarkan cahaya inframerah intensitas rendah, teknologi ini telah banyak digunakan dalam pencahayaan selama bertahun-tahun.LED modern tidak hanya memberikan intensitas tinggi, cahaya yang sangat terang tetapi juga kegunaan dan penggunaan yang berbeda dalam berbagai pemandangan, seperti lampu pertumbuhan tanaman, lampu mobil, lampu jalan, lampu lalu lintas, lampu tanpa bayangan di ruang operasi rumah sakit.
Papan Sirkuit Cetak LED
Menyolder chip LED ke Papan PCB, selama sirkuit PCB terhubung dengan cara tertentu, itu akan menyala, yang membentuk PCB LED.PCB LED biasanya juga memiliki heat sink dan alas keramik untuk menahan sirkuit di tempatnya dan memungkinkan kelancaran pengoperasian saluran.Pendingin diperlukan karena LED cenderung menghasilkan banyak panas, yang dapat merusak PCB dan peralatan yang menghubungkan sirkuit.
Karena LED akan menghasilkan banyak panas, PCB led umumnya menggunakan substrat logam sebagai bahan produksinya.Logam dengan kemampuan untuk menghilangkan panas dengan cepat telah terbukti menjadi pilihan yang lebih baik.Umumnya, setiap kali PCB yang dipimpin dirancang, PCB Aluminium lebih disukai.Aluminium PCB biasanya juga mengandung lapisan tipis dielektrik, yang dapat menghilangkan panas lebih cepat.
Selain penerangan umum, PCB yang dipimpin juga dapat memberikan cahaya tampak, inframerah, dan sinar ultraviolet.Dibandingkan dengan sumber cahaya lain, PCB LED dapat memberikan energi yang lebih tinggi.
Lapisan | Produksi massal: 2~58 lapisan / Pilot run: 64 lapisan |
Maks.Ketebalan | Produksi massal: 394mil (10mm) / Pilot run: 17,5mm |
Bahan | FR-4 (Standar FR4, Mid-Tg FR4, Hi-Tg FR4, bahan perakitan bebas timah), Bebas Halogen, Isi keramik, Teflon, Polimida, BT, PPO, PPE, Hibrida, Hibrida parsial, dll. |
min.Lebar / Spasi | Lapisan dalam: 3mil/3mil (HOZ), Lapisan luar: 4mil/4mil(1OZ) |
Maks.Ketebalan Tembaga | Bersertifikat UL: 6.0 OZ / Pilot run: 12OZ |
min.Ukuran lubang: | Bor mekanis: 8mil (0,2mm) Bor laser: 3mil (0,075mm) |
Maks.Ukuran Panel: | 1150mm × 560mm |
Rasio Aspek | 18: 1 |
Permukaan Selesai | HASL, Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger |
Proses Khusus | Lubang Terkubur, Lubang Buta, Resistansi Tertanam, Kapasitas Tertanam, Hibrida, Hibrida parsial, Kepadatan tinggi sebagian, Pengeboran balik, dan Kontrol resistansi. |
FAQ:
Q1.Apakah Anda memiliki MOQ terbatas?
A: Kami tidak memiliki MOQ terbatas, pesanan minimum yang kami terima adalah 1 pcs.
Q2: Bagaimana dengan kapasitas pasokan Anda?
A: Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
Q3: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
