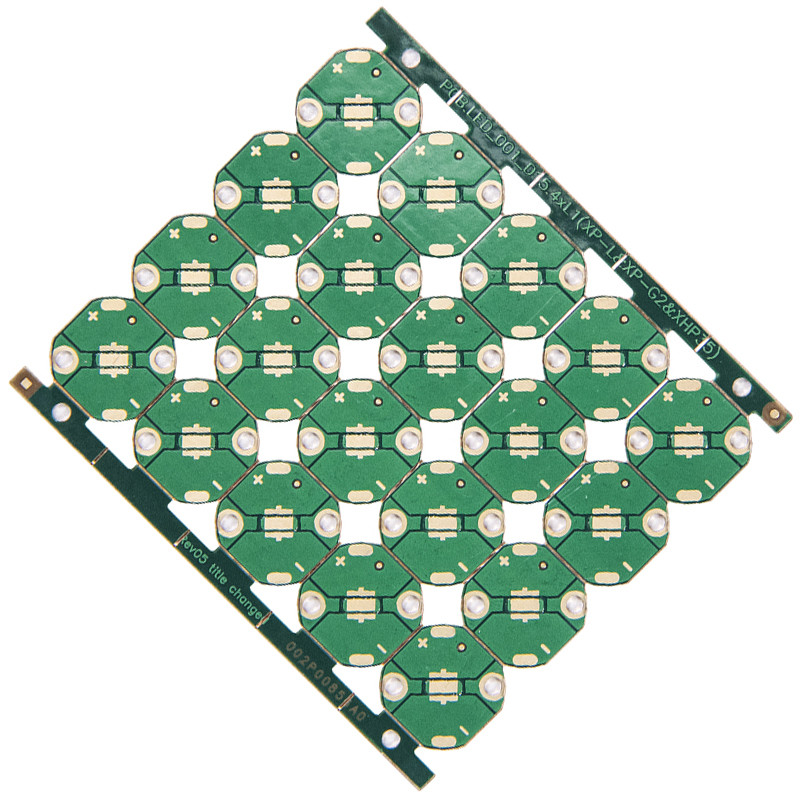

Plating Plug Hole FR4 2 Lapisan Papan PCB OSP Permukaan Jari Emas
2 lembar
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: Papan Aluminium Pcb 01
Cahaya Tinggi:

FR4 2 Lapisan Papan PCB

,

FR4 2 Sisi PCB

,

OSP 2 Lapisan PCB

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum + kotak karton berkualitas baik
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T, Western Union
Spesifikasi
Nama merek: Yizhuo
Bahan dasar: Basis Aluminium
Ketebalan tembaga: 1 / 2oz
Dapat dikupas: 0,3-0,5 mm
Profiling Punching: Perutean, V-CUT, Beveling
Layanan: Layanan Satu Pintu
Permukaan: Jari Emas OSP
Deskripsi Produk

Plating Plug Hole FR4 2 Lapisan Papan PCB OSP Permukaan Jari Emas



2 Lapisan Pcb Fr4 Pcb Board Osp Pcb Gold Finger PCB Dengan Plating Plug Hole



Kita dapat melihat deretan kontak konduktif emas pada modul memori komputer dan kartu grafis, dan setiap bagian adalah jari emas.

Kami umumnya menyepuh dgn listrik nikel dan emas, ketebalan bisa mencapai 3-50u". Fitur, konduktivitas unggul, ketahanan oksidasi dan ketahanan aus, banyak digunakan dalam PCB jari emas yang membutuhkan penyisipan dan pelepasan yang sering atau PCB yang membutuhkan gesekan mekanis yang sering Di papan tulis Cara lain adalah dengan menyimpan emas, ketebalannya konvensional 1u", hingga 3u". Fitur, konduktivitas superior, kerataan dan kemampuan solder, banyak digunakan dalam desain tombol, IC berikat, BGA, dll. Untuk PCB presisi tinggi papan, untuk PCB jari emas yang tidak memerlukan ketahanan aus yang tinggi, Anda juga dapat memilih proses emas perendaman seluruh papan. Biaya proses emas perendaman jauh lebih rendah daripada proses emas elektro. Warna emas perendaman prosesnya berwarna kuning keemasan.



FR4 PCB dapat berupa jumlah lapisan apa pun tetapi mengandalkan teknologi pengeboran dan pelapisan konvensional.

  • FR4 PCB hingga 40+ lapisan

  • Berbagai pilihan laminasi termasuk laminasi suhu tinggi, kehilangan rendah, dan bebas timah

  • Konstruksi dielektrik (hibrida) campuran

  • Ukuran panel hingga 30″x 55″

  • Koin atau inti logam tertanam dan MLB yang didukung logam

  • Ketebalan panel hingga.450″

  • Sirkuit RF dan gelombang mikro

  • Tembaga berat (10 oz. lapisan luar / 5 oz.
    lapisan dalam)

  • Komponen pasif tertanam, terdistribusi, dan terpisah




LAPISAN

PROTOTIPE

PRODUKSI MASSA (diatas 20 m2)

Putar Cepat

Waktu standar

MC PCB

48 jam

4-5 hari

10-12 hari

PFC 1 L

48 jam

5-6 hari

12-13 hari

1L

24 jam

3-4 hari

8-10 hari

2L

24 jam

3-4 hari

8-10 hari

4L

48 jam

5-6 hari

8-10 hari

6L

72 jam

6-7 hari

10-12 hari

8L

72 jam

7-8 hari

12-14 hari

10L

96 jam

9-10 hari

16-18 hari

Plating Plug Hole FR4 2 Lapisan Papan PCB OSP Permukaan Jari Emas 0

Layanan Satu Atap Termasuk

Prototipe PCB

Putar Cepat PCB

PCB Satu Sisi

PCB Dua Sisi

PCB berlapis-lapis

PCB kaku

PCB fleksibel

PCB Rigid-Flex

PCB LED

PCB aluminium

PCB Inti Logam

PCB Tembaga Tebal

HDI PCB

PCB BGA

PCB TG tinggi

Stensil PCB

PCB Kontrol Impedansi

Perakitan PCB

PCB Frekuensi Tinggi

Papan Sirkuit Bluetooth

PCB otomotif

Papan Sirkuit USB

PCB Bebas Halogen

PCB antena

Plating Plug Hole FR4 2 Lapisan Papan PCB OSP Permukaan Jari Emas 1
